Braccio forbice A51911224xx per anta ribalta AGB artech
Codice prodotto:
16498
Produttore:
agb artech
Info sui prodotti "Braccio forbice A51911224xx per anta ribalta AGB artech"

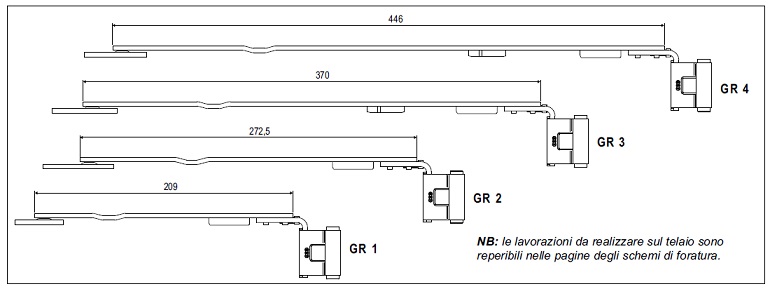

Braccio forbice per legno A4/12 in diverse misure:
gr1 (362-490 mm) dx e sx
gr2 (476-604 mm) dx e sx
gr3 (594-804 mm) dx e sx
gr4 (794-1004 mm) dx e sx
Descrizione

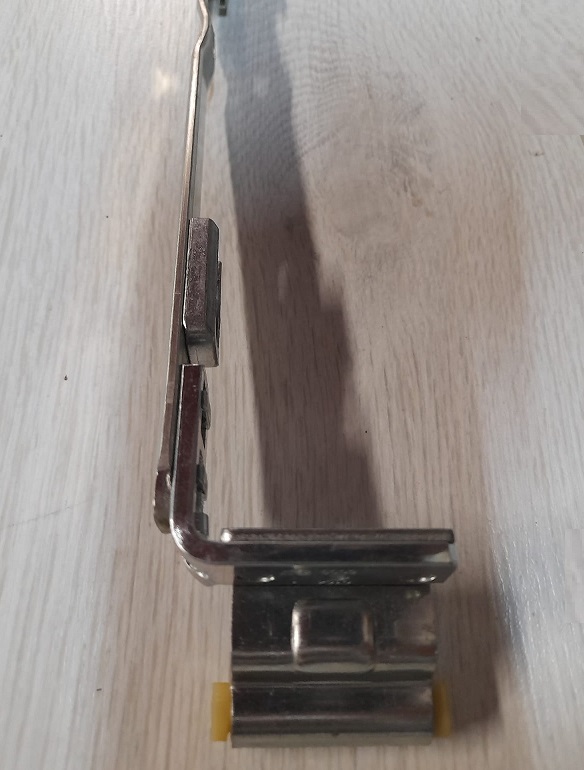

Braccio forbice per finestre anta ribalta rettangolari, con angolo
premontato e disponibile in versione destra o sinistra.
Boccola per perno del supporto forbice in poliammide autolubrificante
e con funzione di frizionamento del movimento dell’anta.
Utilizzo
Abbinato al corrispondente fusto forbice può essere utilizzato per
serramenti anta ribalta rettangolari in legno.
I fusti forbice dal GR1 al GR3 vanno abbinati al rispettivo braccio
forbice, i fusti GR4 e GR5 vanno abbinati al braccio GR4.
Ampiezza apertura a ribalta
Registrazione
È possibile eseguire le seguenti regolazioni:
1 laterale dell’anta di -4,5/+3,5 mm;
2 in pressione di ±1 mm grazie al nottolino posizionato sul fusto
forbice, con chiave a brugola da 4 mm.
Fissaggio
Aggancio tra braccio e fusto forbice tramite una slitta ed un perno
a clip; una volta montato, non è possibile separare il braccio
dal fusto. Orientando la slitta prima dell’inserimento, viene variata
l’apertura dell’anta nella posizione di ribalta.
L’accoppiamento con il supporto forbice avviene con l’utilizzo del perno
A50790.00.00.
