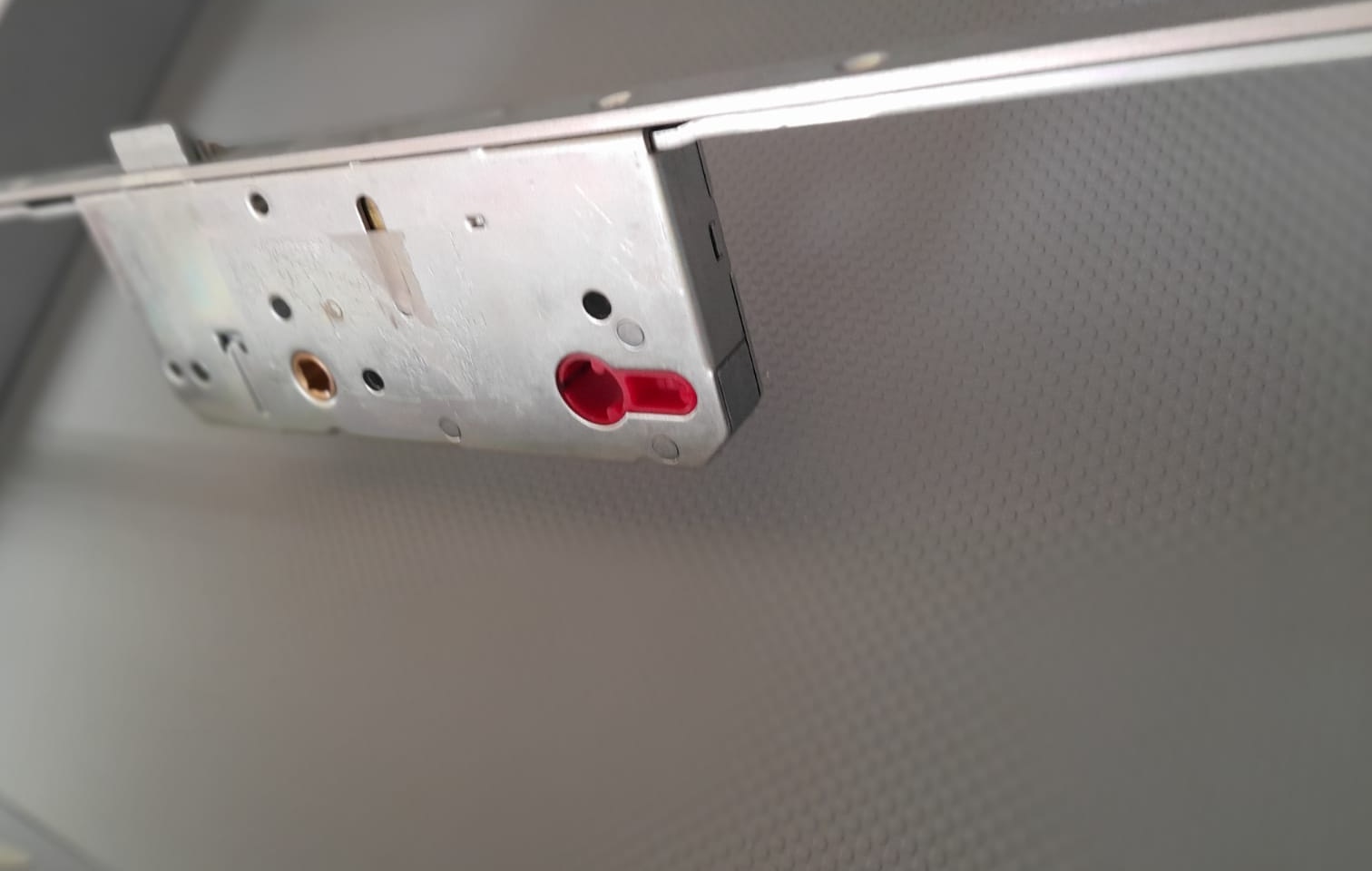

Serratura poseidon AGB 2150 W01688.55.09 alt 2150mm
Info sui prodotti "Serratura poseidon AGB 2150 W01688.55.09 alt 2150mm"
Mod. Poseidon 1688 - interasse 85 mm alt 2150 entrata 55 mm
Utilizzo
Per porte esterne a una o due ante con lavorazione a battente
Punti di bloccaggio
• 2 dispositivi combinati catenaccio + nottolino a rullo. Il nottolino si
muove per primo, allineando l’anta prima che fuoriesca il catenaccio
• Punti di bloccaggio intermedi con 1 nottolino a rullo (fino a 2150 mm)
oppure 2 nottolini a rullo (per misure superiori)
• Scrocco
• Catenaccio centrale
• Possibilità di collegamento di un terminale con puntale all’estremità
inferiore dell’asta e di una prolunga e/o un invertitore con puntale
all’estremità superiore.
Funzionamento
Chiusura e apertura con due giri completi di chiave. Una trasmissione
ad ingranaggi in acciaio stampato movimenta i catenacci, i nottolini e gli
eventuali puntali. Lo scrocco può essere richiamato sia con la maniglia
che con la chiave: è quindi possibile montare un pomolo fisso sul lato
esterno della porta.
Caratteristiche tecniche
• Scrocco reversibile in acciaio, smussato e bombato sui due lati per
diminuire l’attrito in chiusura.
• Catenacci in lamine d’acciaio stampato
• Nottolini con camicia girevole in ottone
• Foro per cilindro a profilo europeo e vite per il fissaggio del cilindro
fornita di serie
• Fori passanti interasse 38 mm a lato del cilindro e del quadro maniglia
a partire da entrata 40 mm
• Predisposizione per fissaggio placca, rosetta e bocchetta con viti
passanti a partire da entrata 40 mm
• Vite per il fissaggio del cilindro fornita di serie
• Utilizzabile con prolunghe e terminali
• La serratura è disponibile anche nella versione con scrocco a rullo
(variante 210)
Misure • Interassi: 85 mm
• Entrate: 55 mm
• Larghezza frontale: 16 mm
• Altezza frontale: 2150 mm, espandibile con prolunghe
• Altezza maniglia: 1050 mm
• Rifilo senza terminali: superiore 450 mm, inferiore 130 mm
• Rifilo con terminali: solo superiore 250 mm
• Corsa totale nottolini: 20 mm, verso il basso in chiusura
• Registrazione eccentrica dei nottolini: ± 1mm
• Regolazione verticale ± 4 mm
• Quadro maniglia: 8 mm in ottone
Per porte esterne a una o due ante con lavorazione a battente
Punti di bloccaggio
• 2 dispositivi combinati catenaccio + nottolino a rullo. Il nottolino si
muove per primo, allineando l’anta prima che fuoriesca il catenaccio
• Punti di bloccaggio intermedi con 1 nottolino a rullo (fino a 2150 mm)
oppure 2 nottolini a rullo (per misure superiori)
• Scrocco
• Catenaccio centrale
• Possibilità di collegamento di un terminale con puntale all’estremità
inferiore dell’asta e di una prolunga e/o un invertitore con puntale
all’estremità superiore.
Funzionamento
Chiusura e apertura con due giri completi di chiave. Una trasmissione
ad ingranaggi in acciaio stampato movimenta i catenacci, i nottolini e gli
eventuali puntali. Lo scrocco può essere richiamato sia con la maniglia
che con la chiave: è quindi possibile montare un pomolo fisso sul lato
esterno della porta.
Caratteristiche tecniche
• Scrocco reversibile in acciaio, smussato e bombato sui due lati per
diminuire l’attrito in chiusura.
• Catenacci in lamine d’acciaio stampato
• Nottolini con camicia girevole in ottone
• Foro per cilindro a profilo europeo e vite per il fissaggio del cilindro
fornita di serie
• Fori passanti interasse 38 mm a lato del cilindro e del quadro maniglia
a partire da entrata 40 mm
• Predisposizione per fissaggio placca, rosetta e bocchetta con viti
passanti a partire da entrata 40 mm
• Vite per il fissaggio del cilindro fornita di serie
• Utilizzabile con prolunghe e terminali
• La serratura è disponibile anche nella versione con scrocco a rullo
(variante 210)
Misure • Interassi: 85 mm
• Entrate: 55 mm
• Larghezza frontale: 16 mm
• Altezza frontale: 2150 mm, espandibile con prolunghe
• Altezza maniglia: 1050 mm
• Rifilo senza terminali: superiore 450 mm, inferiore 130 mm
• Rifilo con terminali: solo superiore 250 mm
• Corsa totale nottolini: 20 mm, verso il basso in chiusura
• Registrazione eccentrica dei nottolini: ± 1mm
• Regolazione verticale ± 4 mm
• Quadro maniglia: 8 mm in ottone
Produttore "Agb"
AGB - Alban Giacomo Spa è un'azienda italiana leader mondiale nel settore ferramenta per porte, finestre ed oscuranti. AGB offre le migliori soluzioni per la movimentazione ed il bloccaggio di serramenti interni ed esterni. La vastissima gamma di prodotti AGB è composta da articoli di qualità destinati a durare nel tempo.
Scheda Tecnica "Serratura poseidon AGB 2150 W01688.55.09 alt 2150mm"
