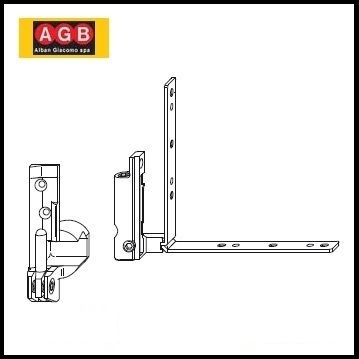

Cerniera angolare destra (disponibile solo nella versione color tropicalizzato)o sinistra, registrabile e adattabile a diverse
dimensioni di battuta. Corpo in zama con squadra portante e perno di
sostegno in acciaio stampato.
Utilizzo
Per serramenti anta ribalta in legno aria 4 mm a 1 o 2 battenti di peso
inferiore a 130 kg. Caratteristica di questa cerniera è la possibilità di
adattamento a dimensioni di battuta comprese tra un minimo di 14,5 mm fino
ad un massimo di 18 mm. Questa particolarità evita inestetismi e migliora
la portata. La cerniera può essere montata anche su profili di dimensioni
ridotte: lo spazio d’ingombro sul montante è di 24 mm oltre il sormonto
(compreso lo spessore di eventuali coperture). E’ inoltre disponibile il
compensatore A20119.00.05 per utilizzare la cerniera su battuta 12 mm.
Registrazioni
Con una chiave esagonale da 4 mm è possibile eseguire le seguenti
regolazioni dell’anta:
- registrazione orizzontale;
- registrazione in pressione;
- registrazione verticale.
Fissaggio
Viti da 4x40 con filetto idoneo al materiale impiegato per la costruzione
dell’infisso.
| Variante: | apertura destra, apertura sinistra |
|---|
