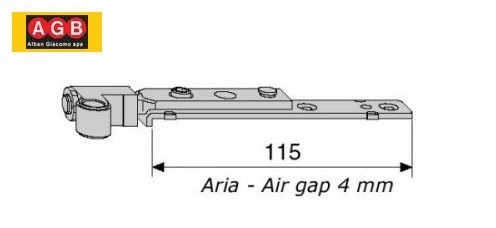

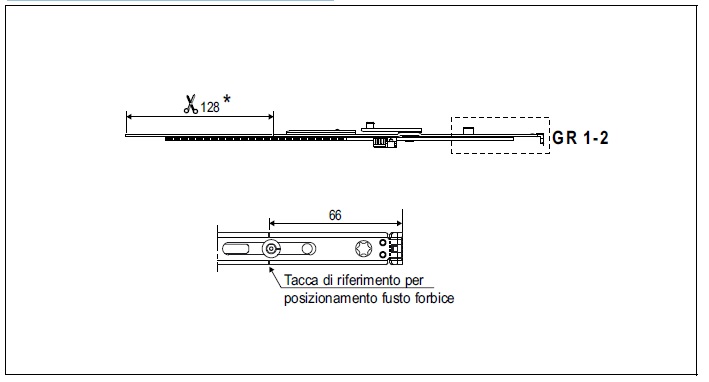

Braccio forbie legno diametro 34 x 20 battuta 15 / 18 per finestre rettangolaridisponibile in versione :(GR1) mis. 277-490 mm (GR2) mis. 476-604 mm(GR3) mis. 594-804 mm (GR4) mis. 794-1204 mm

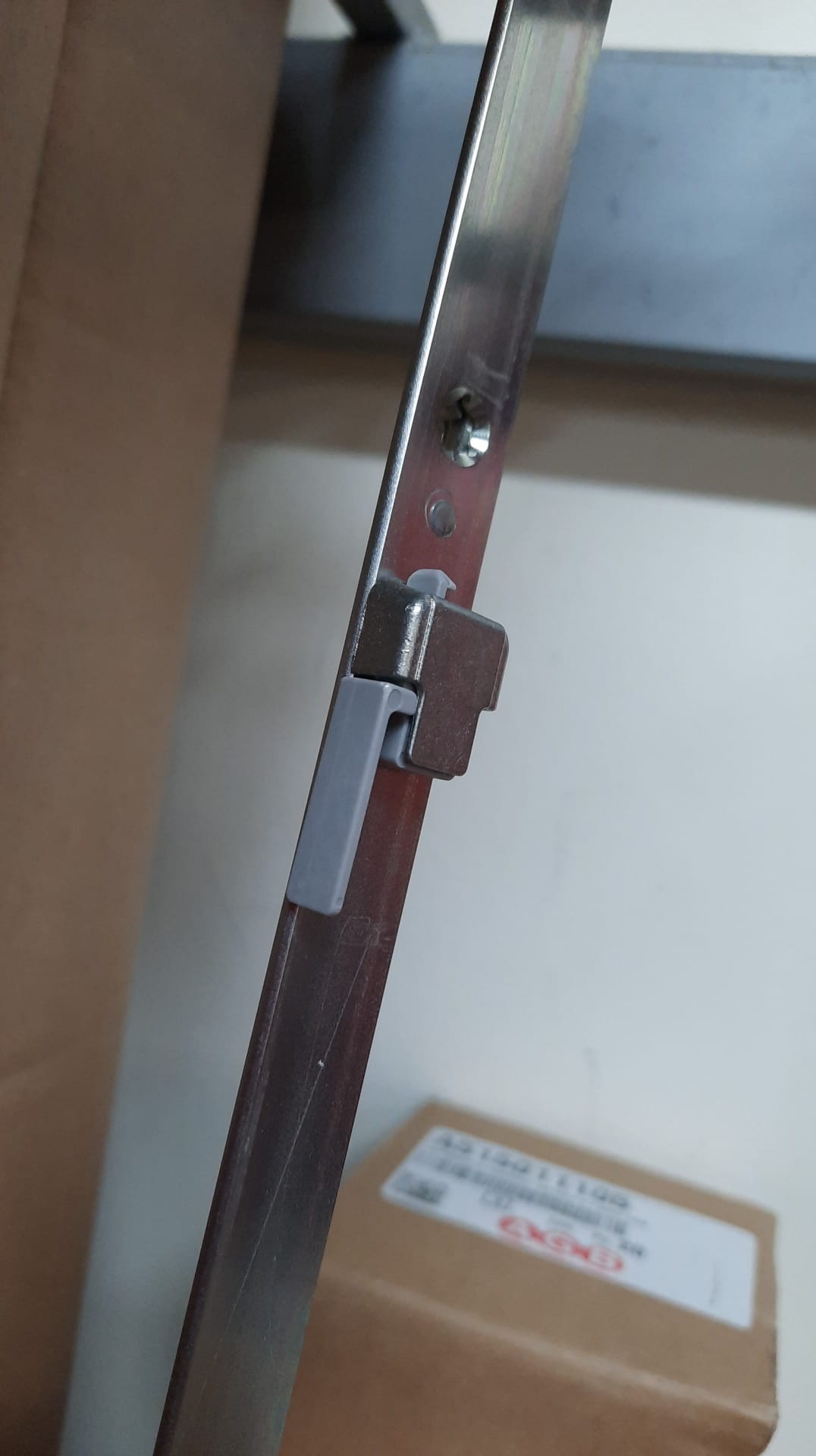

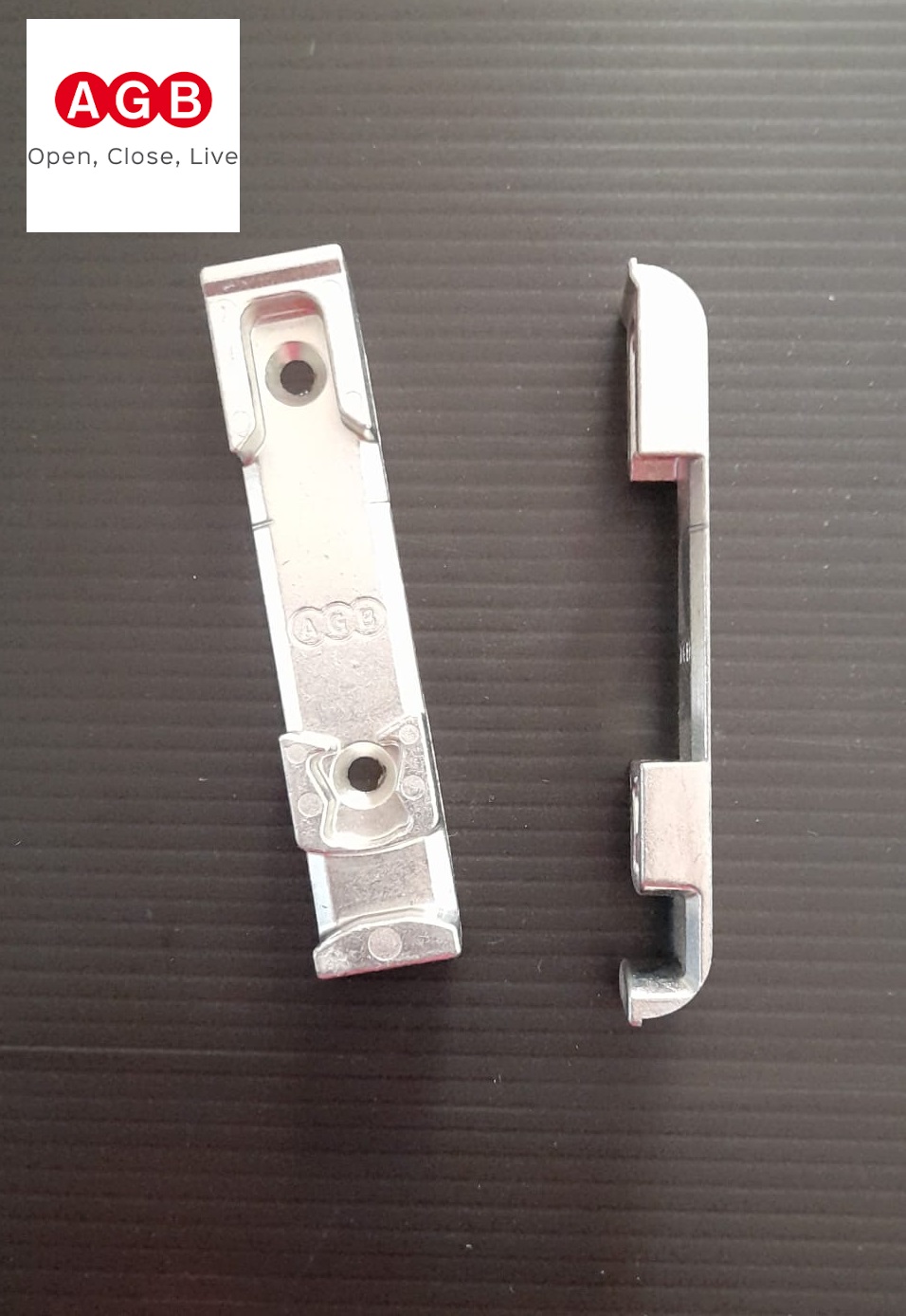

Catenacci inferiori con gancio ribalta ARIA 4 DescrizioneCatenaccio inferiore della serie Artech, con incontro ribalta co-stampato per consentire di effettuare la ribaltasul montante.UtilizzoIn abbinamento al terminale con gancio ribalta tipo A50193.02.XX, quest’ultimo montato alla base delcremonese sull’anta che batte.FissaggioCon viti da legno testa svasata piana diametro minimo 3,5x35.

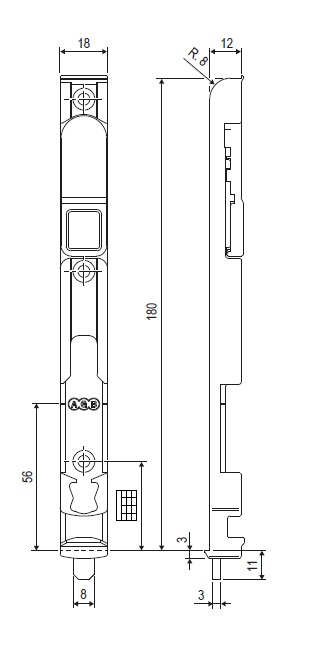

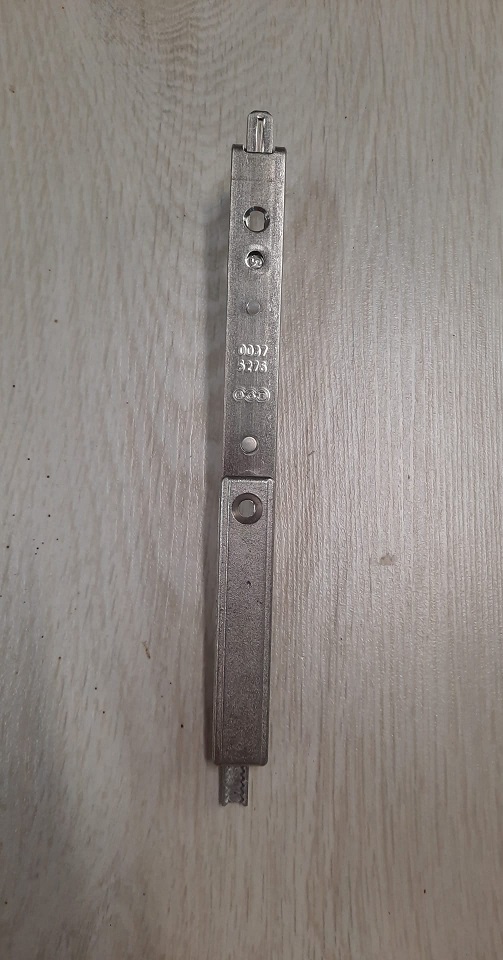

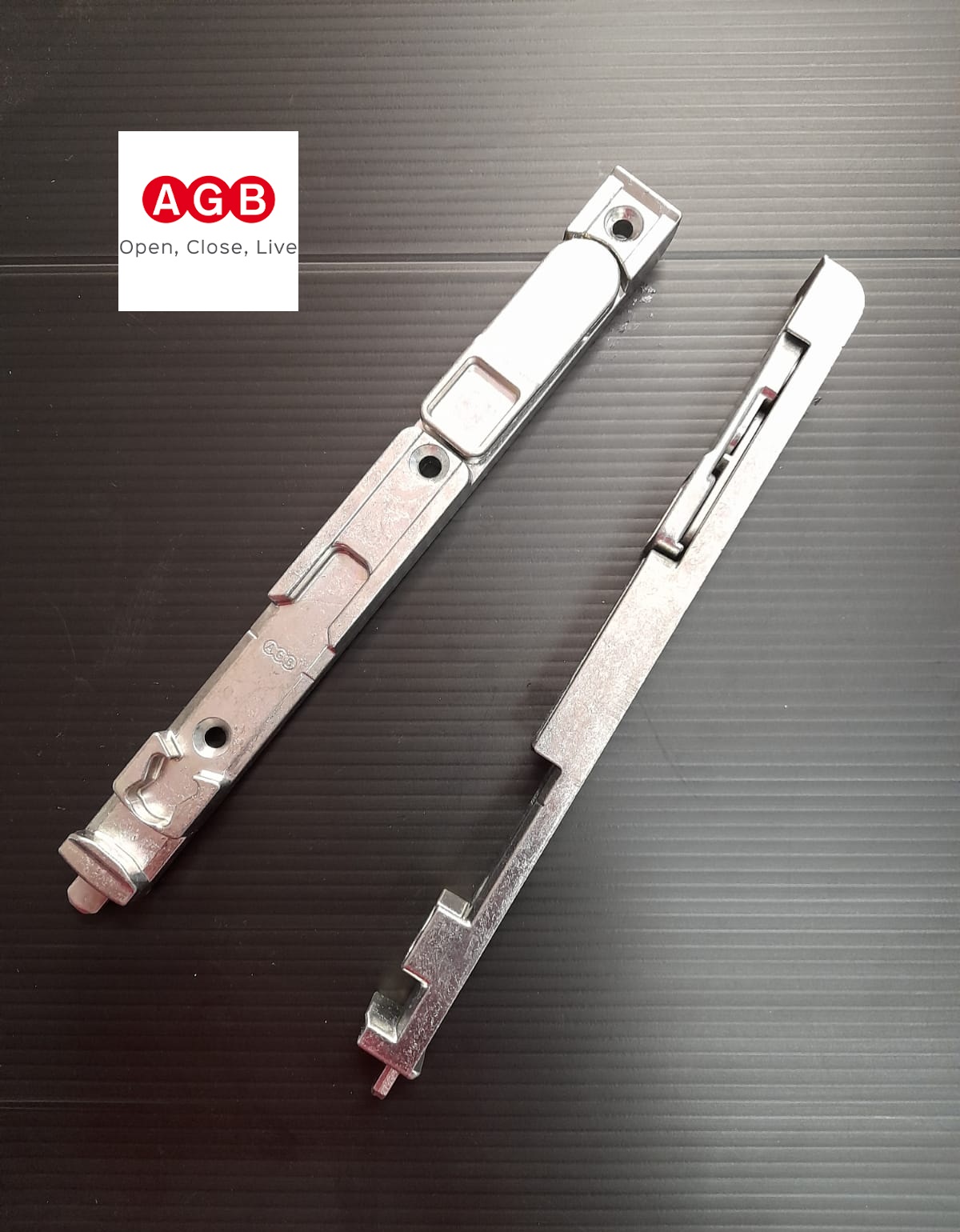

Asta a leva Euronut per cremonesi altezza maniglia fissa, con puntale da 8 mm,uscita 10 mm.UtilizzoLa particolare geometria dell’incontro ribalta e la possibilità di regolazione degliincontri nottolino permettono l’utilizzo dell’asta a leva su cava 8+5, 8+6 o 8+7.Il catenaccio presenta l’incontro ribalta di serie ma nonnecessariamente deve essere utilizzato con il gancio ribaltasul cremonese; infatti, la funzione di ribalta può essererealizzata anche sul traverso con il nottolino a fungo delmovimento angolare.Nei GR adatti al montaggio su porte è prevista l’installazionedell’incontro scrocco porta magnetico.Il catenaccio viene sempre fornito di paletta per DSS consettaggio per anta ricevente SX.In corrispondenza della parte rasabile dentata ed in posizionefissa rispetto all’ultimo foro vite, è stata predisposta una sedeper il fissaggio del blocchetto reggi-frontale; il blocchettoimpedisce il rigonfiamento della piattina quando si forza laleva di chiusura.In caso di rasatura oltre tale sede il corretto funzionamento delcatenaccio è garantito anche senza blocchetto.FissaggioViti di diametro e lunghezza minimi 3,5x35 mm. GR2...mis 610-810mm GR3...mis 800-1010mmGR4...mis 1000-1210mmGR5...mis 1200-1410mmGR9...mis  1994 - 2310mmGR10...mis 2200-2510mm

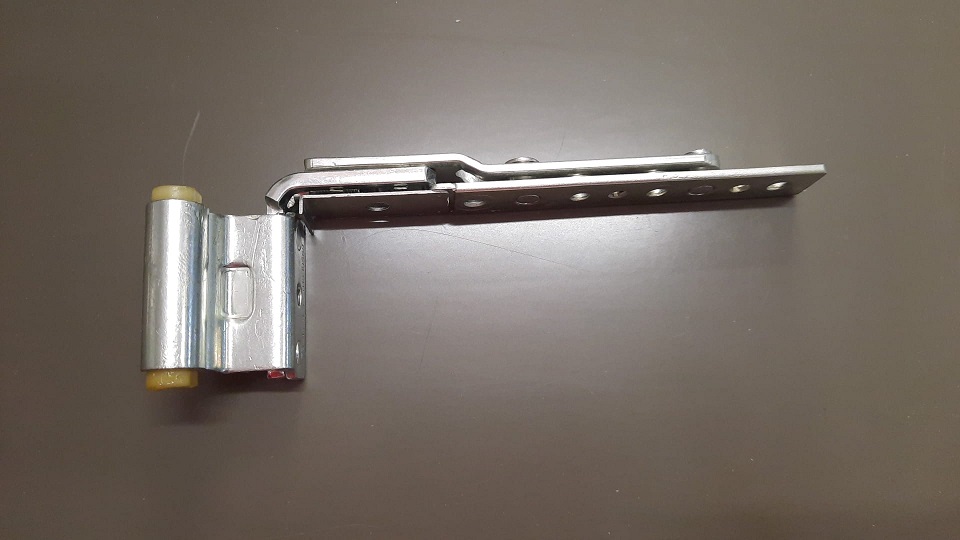

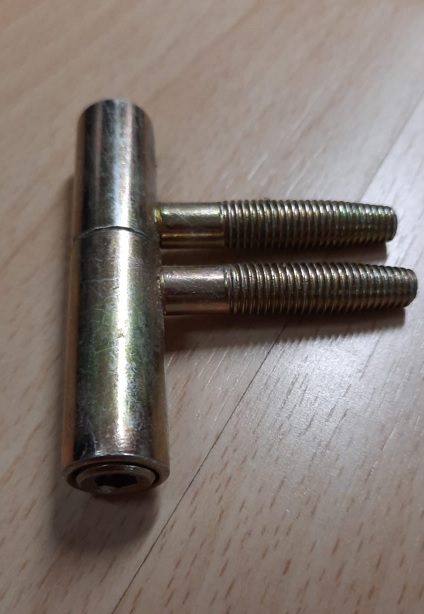

DescrizioneCerniera centrale a scomparsa, ambidestra, regolabile per serramenti in legno. UtilizzoPosizionata a metà del montante lato cerniere, impedisce cedimenti dellegno, inoltre mantiene la guarnizione in pressione anche in caso di fortisollecitazioni del vento dall’esterno, garantendo così ottimo abbattimentoacustico e tenuta all’aria. La parte registrabile (± 1 mm) da fissare all’anta,consente alla cerniera un funzionamento ottimale anche se dovessevariare l’aria del serramento.FissaggioParte regolabile da fissare all’anta con 2 viti da 3,5x30 mm.Parte fissa da fissare al telaio con 2 viti da 3,5x30 mm.NB. Utilizzabile con cerniere ø34 e ø40 mm indipendentemente dallaprofondità del battuta.Applicazione

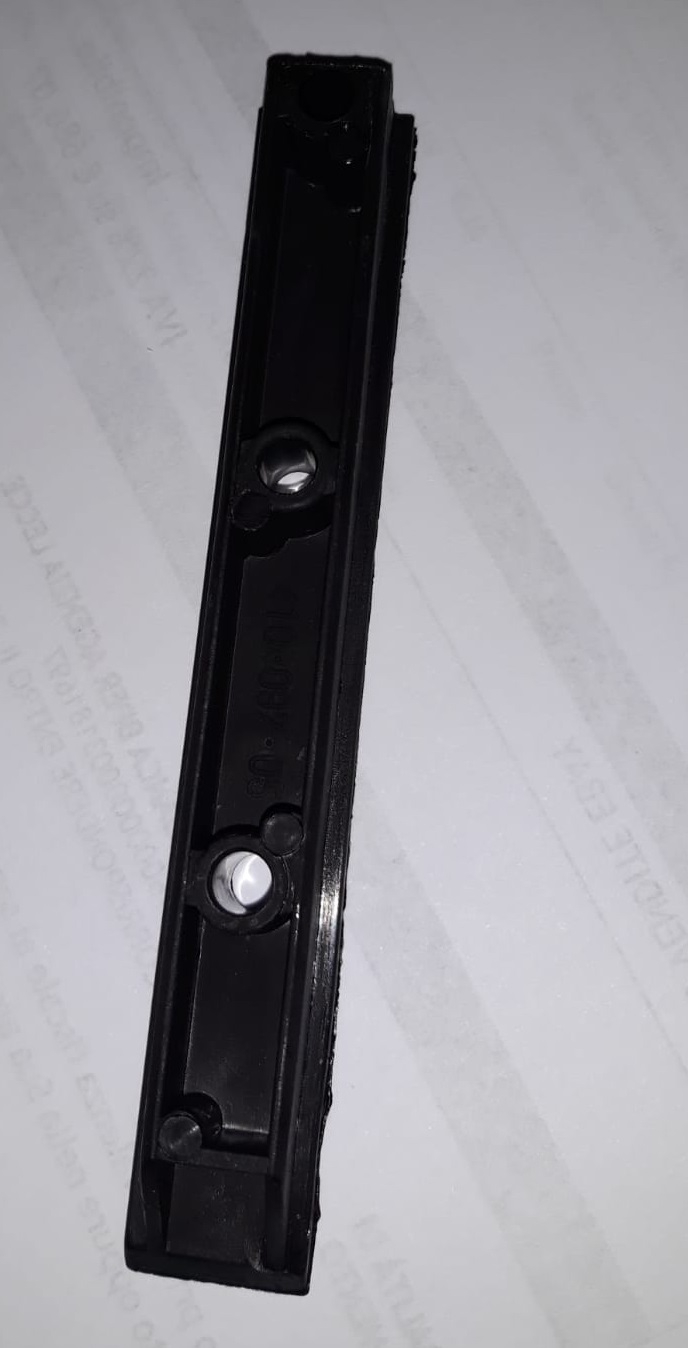

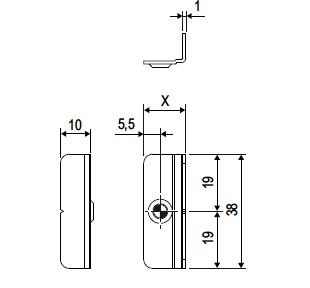

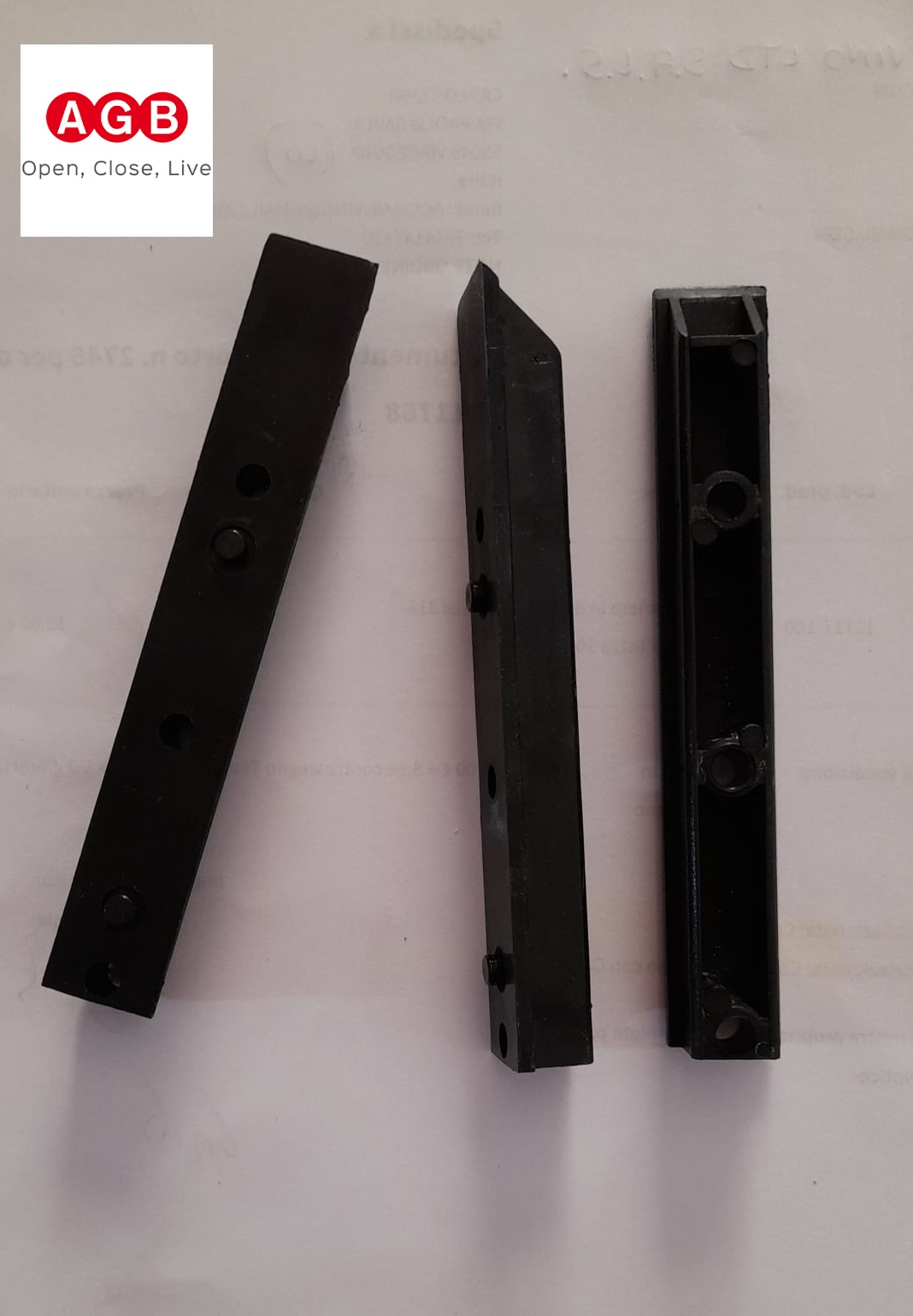

Spessore compensatore per canalino 16/12

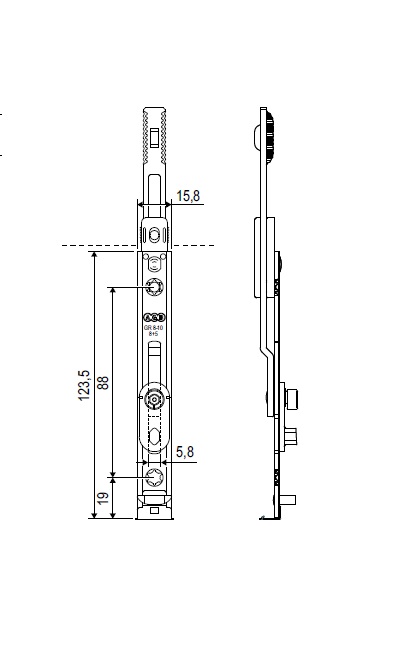

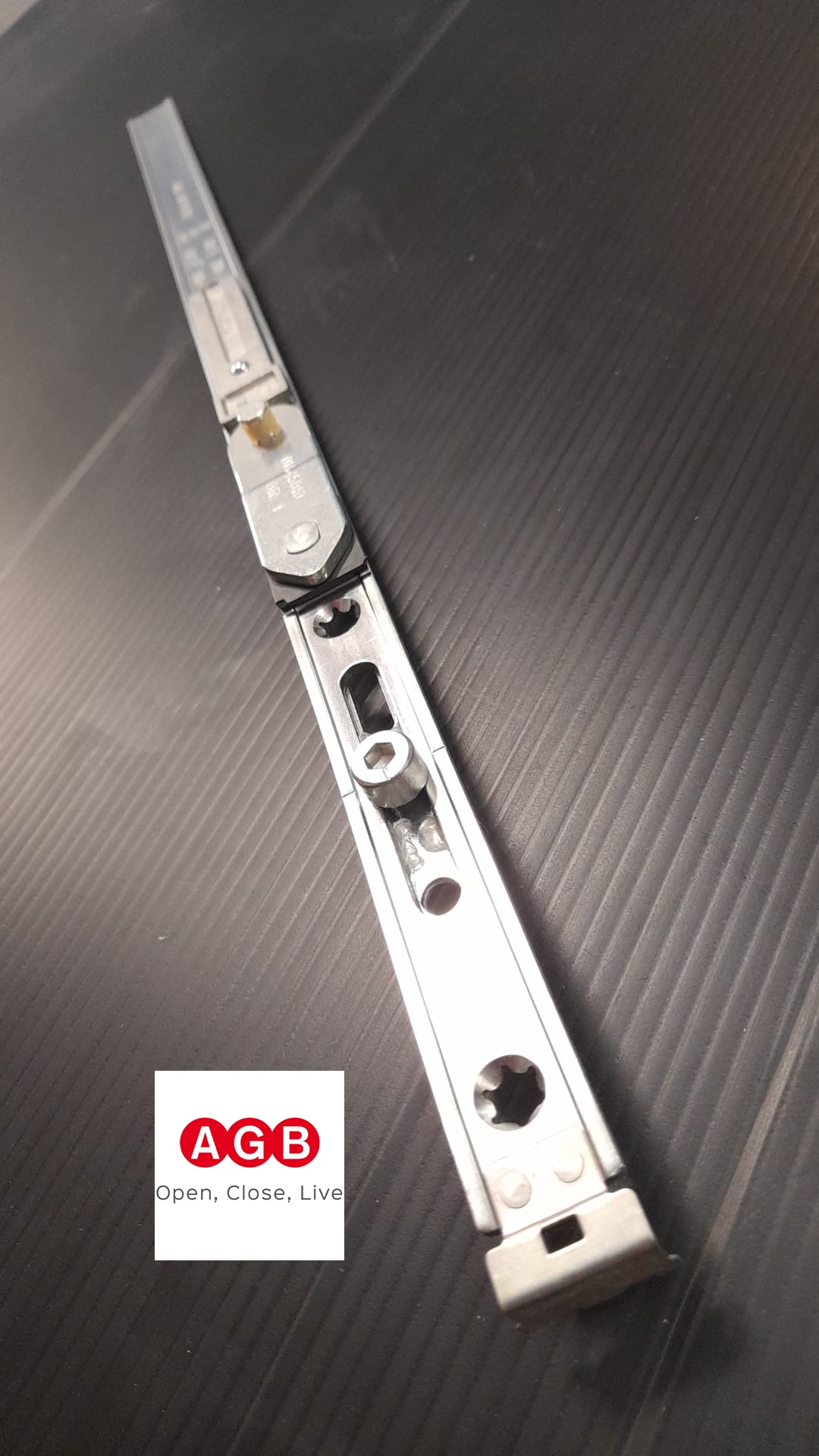

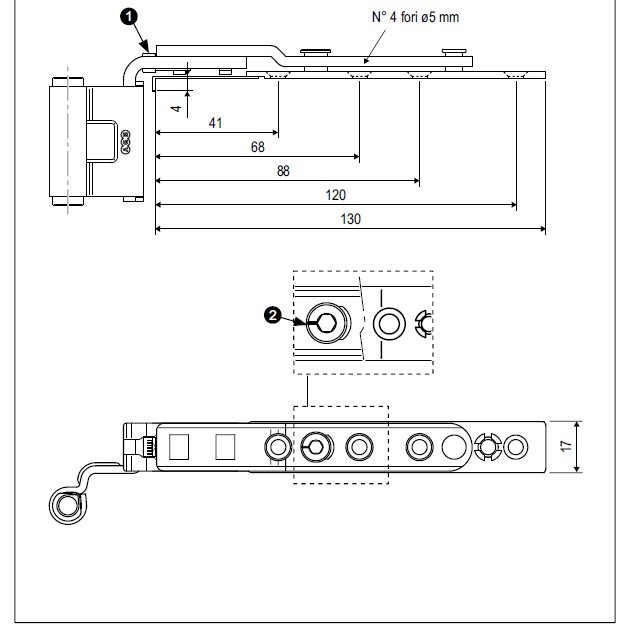

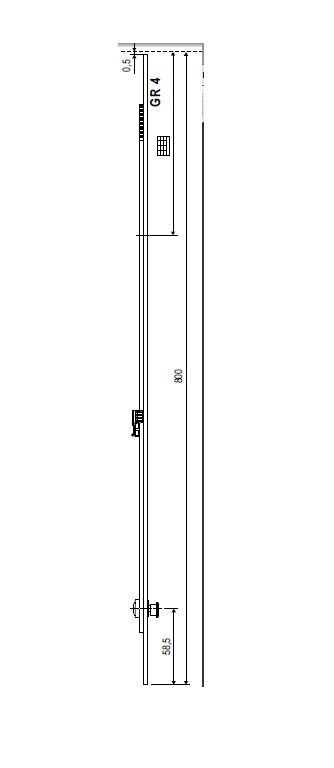

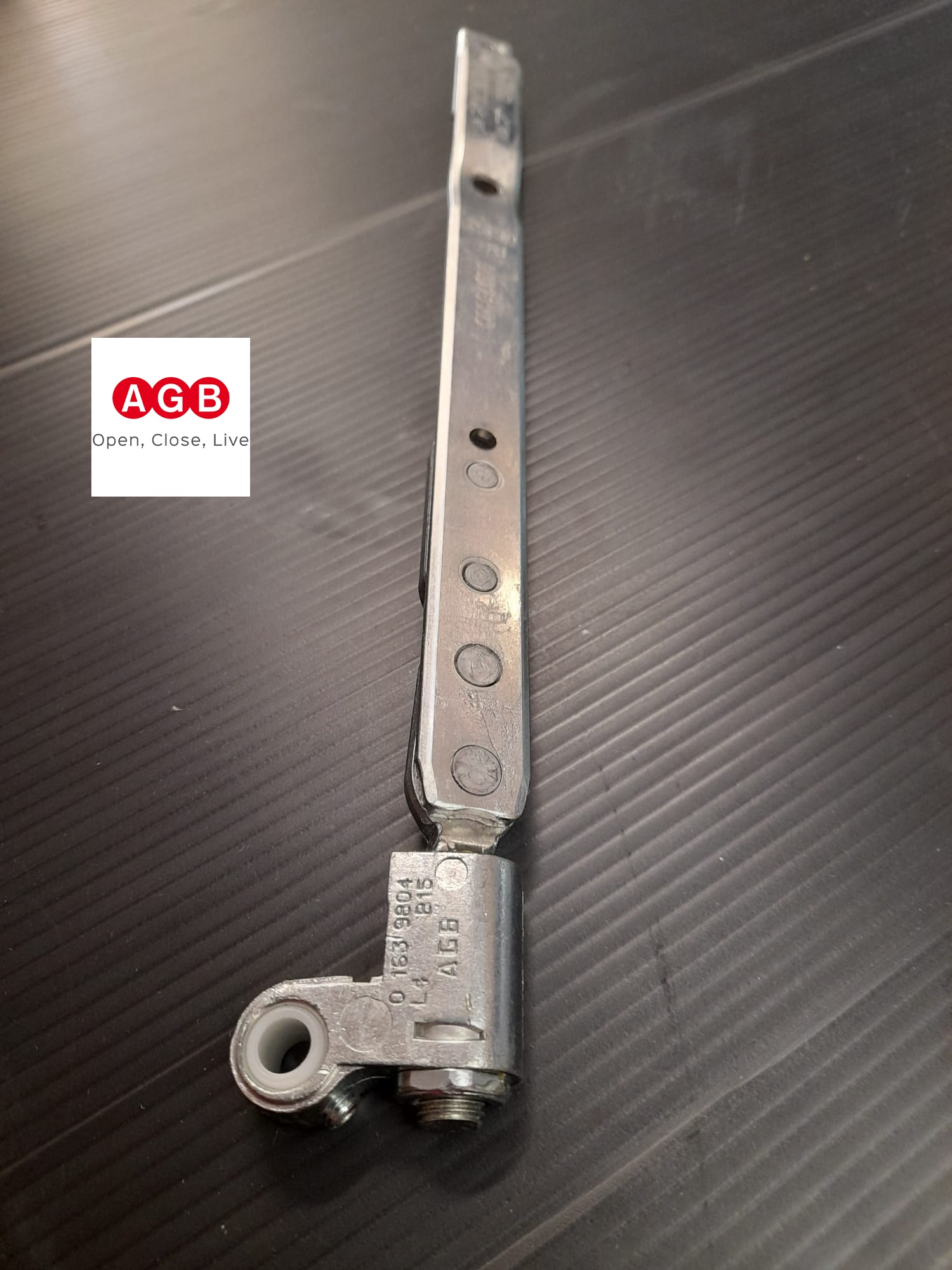

Fusto forbice universale con funzione di ribalta, fornito separato dalrelativo braccio forbice è dotato di stopper di posizionamento sul canalinoferramenta.L’aggancio “a slitta” con il braccio forbice consente due posizioni di lavoroper due diverse posizioni di ribalta.Dotata di un sistema con sfera a molla per evitare scuotimenti dell’anta inposizione di ribalta e di una funzione anti/falsa-manovra per il movimentodella maniglia dalla posizione di ribalta alla posizione di apertura.I fusti forbice dal GR1 al GR3 vanno abbinati al rispettivo braccio forbice,i fusti GR4 e GR5 vanno abbinati al braccio GR4.Regolazione in pressione tramite il nottolino 1 . Sul GR4 e GR5, di serienottolino a fungo registrabile ±1,5 mm in altezza e ±1 mm in pressione conchiave a brugola da 4 mm, corsa 18+18 mm.UtilizzoUtilizzabile con o senza chiusura angolare sul lato cerniera (la chiusuraangolare permette l’aggiunta di punti chiusura).Utilizzabile con taglio parallelo e taglio sfalsato; con fusti forbice dal GR2al GR5 i campi di applicazione con taglio parallelo e taglio sfalsato sono imedesimi; sono diversi invece, nel caso si utilizzi il fusto forbice GR1 (fareriferimento alle tabelle sulle pagine di ogni componente).Fissaggioper serramenti in legno: viti da 3,5x35 mm a 4x40 mm.

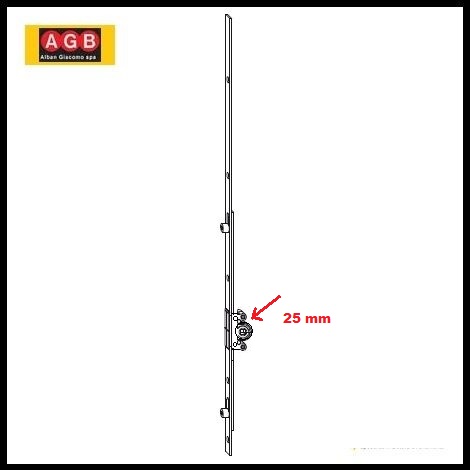

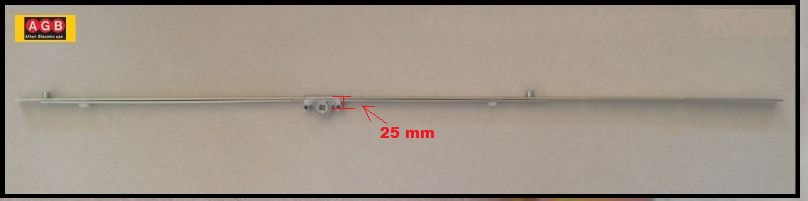

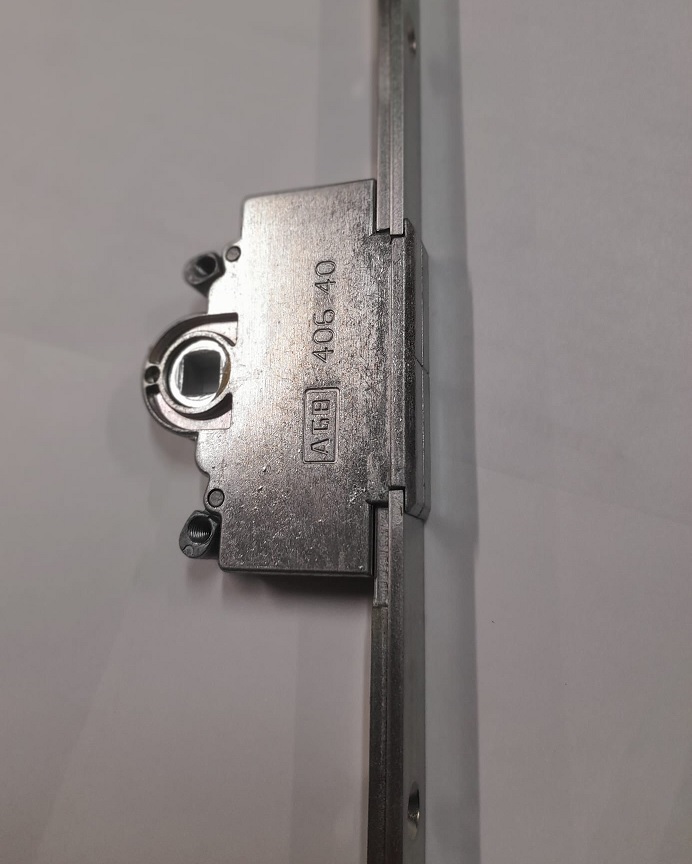

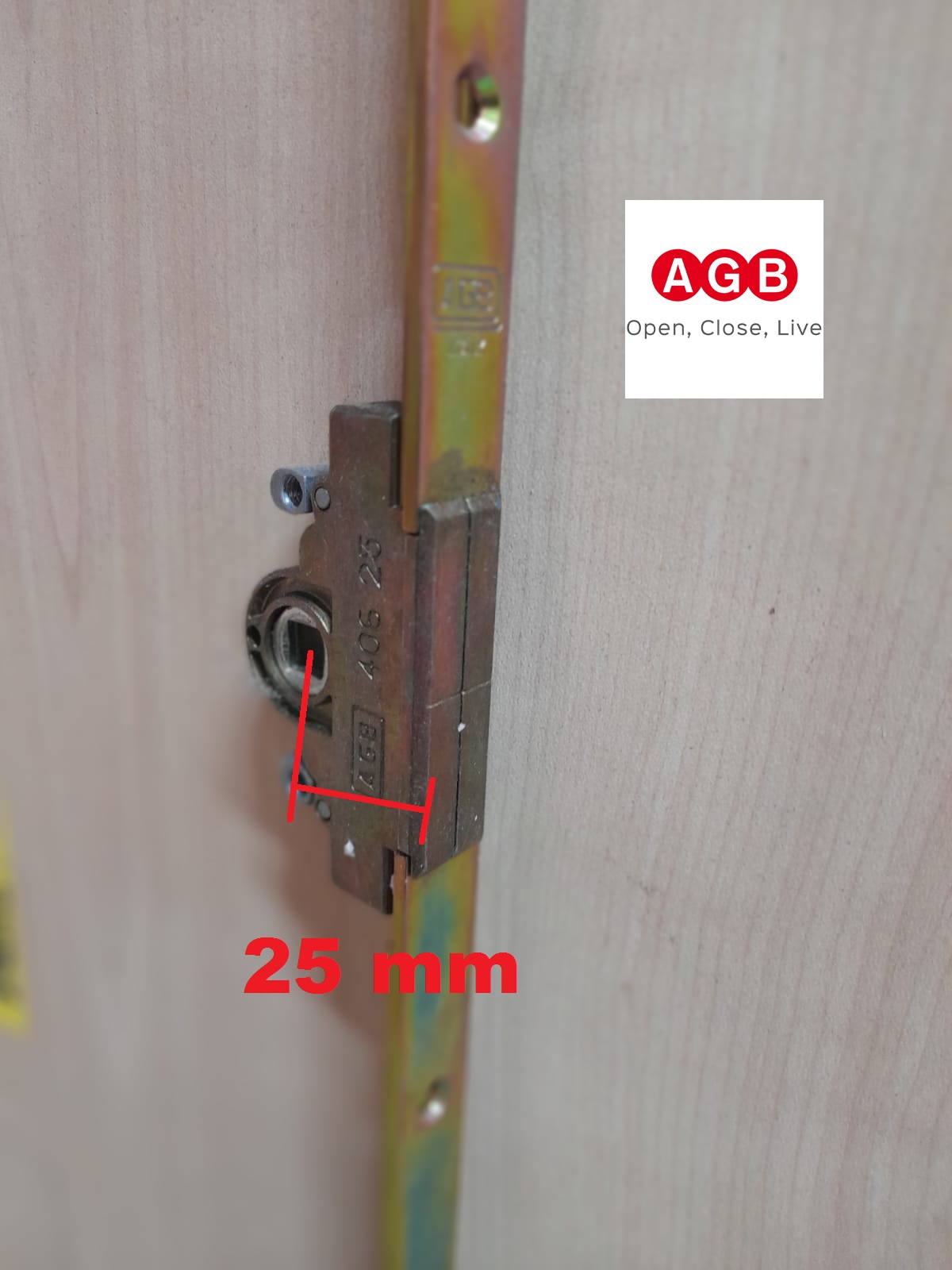

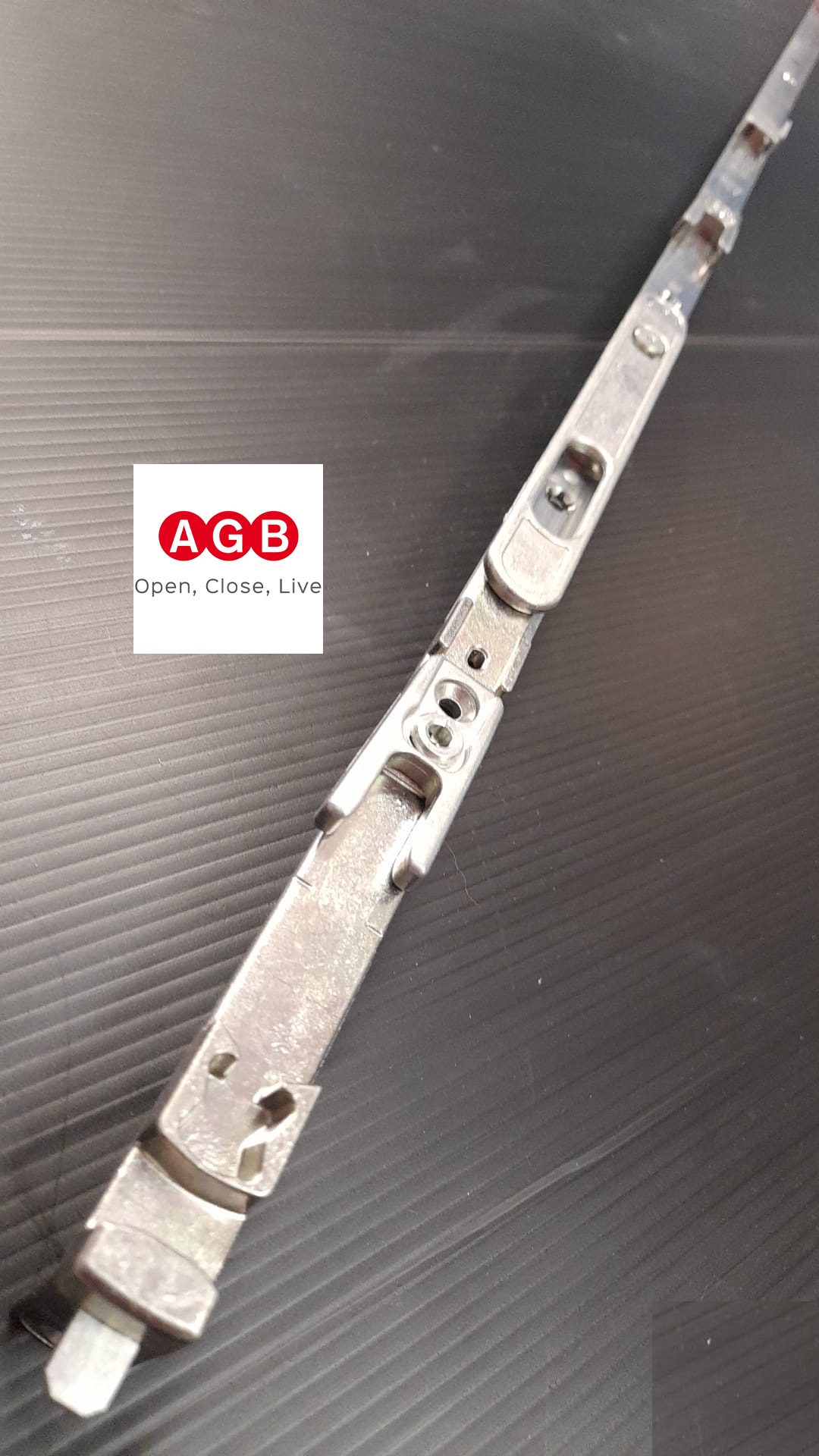

Cremonese entrata 25  mm con altezza maniglia fissa.Asta rasabile sulla parte superiore. Nottolini di chiusura registrabili con chiave esagonale da 4 mm.A partire dal GR8 è prevista la possibilità di applicare il DSS.Disponibili in colorazione mista tra il vecchissimo color tropicalizzato e quello ultimo color silver.UtilizzoPer serramenti a 1 battente con apertura a bandiera, nei quali sia richiesta la sola chiusura frontale.Al cremonese è possibile applicare opzionalmente il dispositivo di sicurezza e sollevamento, per compensare eventuali cedimenti dell'anta nel tempo. FissaggioViti da 3,5x30 con filetto idoneo al materiale impiegato per la costruzione dell’infisso. Utilizzare 1 piastrina ad angolo (da ordinare a parte) per nascondere il taglio del frontale emantenere l’asta in posizione nel canalino.La martellina deve essere fissata alle apposite bussole, con viti M5 di lunghezza variabile secondo lo spessore della battuta. Le bussole sono prefuse nel cremonese per tutte le entrate. Per i sistemi in legno, nella versione entrata 15 mm, è possibile fissare la martellina direttamente al montante con viti 5x30.

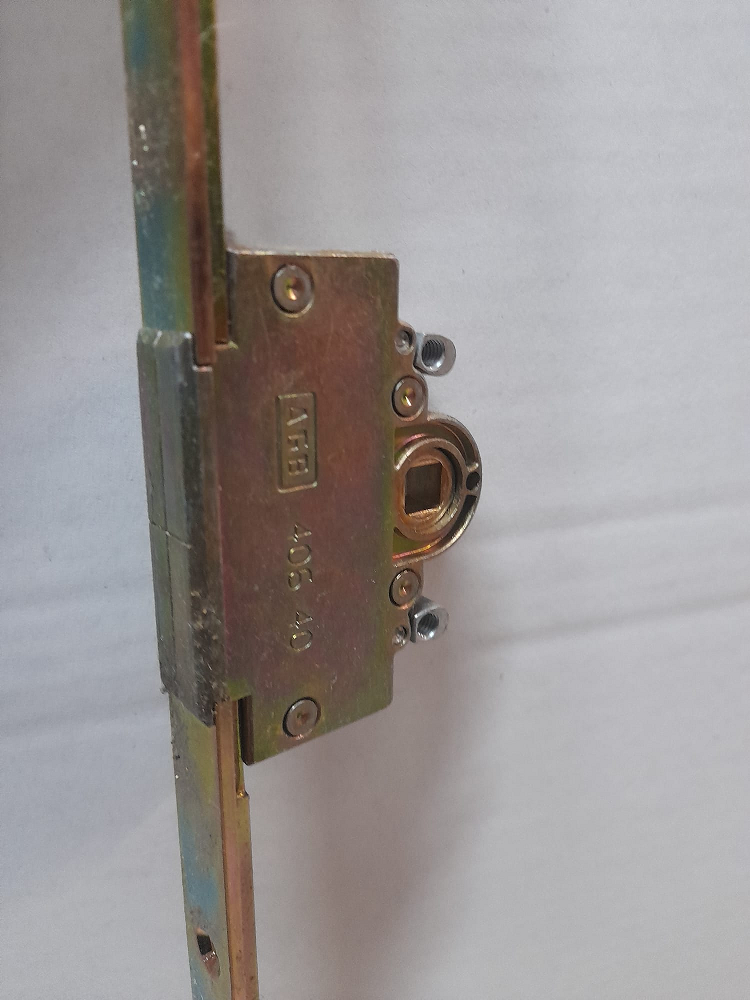

Cremonese entrata 25 mmdi colorazioni miste tra silver e giallo tropicalizzate Cremonese entrata 25 mm con altezza maniglia  fissa. Asta zigrinata rasabile sulla parte superiore con predisposizione per l'aggancio del terminale. Colorazione mista tra il vecchio tropicalizzato e l? ultima serie in produzione silver. Nottolini di chiusura registrabili con chiave esagonale da 4 mm.UtilizzoPer serramenti a 2 battenti con apertura a bandiera nei quali sia richiesta, oltre alla chiusura frontale, una chiusura ad espansione per evitare l’utilizzo di catenacci sull’anta ricevente. Secondo necessità, può essere abbinato ai terminali superiori lunghezza 180 mm (HBB 420-2600 mm) con uscita 15 mm, da ordinare a parte.FissaggioViti da 3,5x30 con filetto idoneo al materiale impiegato per la costruzione dell’infisso.La martellina deve essere fissata alle apposite bussole, con viti M5 di lunghezza variabile secondo lo spessore della battuta. Le bussole sono prefuse nel  remonese per tutte le entrate. Per i sistemi in legno, nella versione entrata 15 mm, è possibile fissare la martellina direttamente al montante con viti 5x30.Attenzione! Il cremonese GR8 è predisposto all'aggancio di una prolunga subito sopra al quadro maniglia: collegando una prolunga da 400 mm (rasabile 200 mm) ed un terminale (da 180 mm) è possibile coprire i campi di applicazione 1620÷1820 mm utilizzando un cremonese standard con altezza maniglia fissa a 1050 si riesce così a realizzare un'alta percentuale di portefinestre (altezza maniglia 1050) più basse di quanto previsto dai normali campi di applicazione. L'utilizzo di una prolunga senza nottolino permette, eventualmente, di non dover prevedere il montaggio di un incontro nottolino in posizione diversa da quella del cremonese standard (1306 o 1326 anzichè 1350).

Cremonese entrata 40 mmdi colorazioni miste tra silver e giallo tropicalizzate Cremonese entrata 40 mm con altezza maniglia  fissa. Asta zigrinata rasabile sulla parte superiore con predisposizione per l'aggancio del terminale. Colorazione mista tra il vecchio tropicalizzato e l? ultima serie in produzione silver. Nottolini di chiusura registrabili con chiave esagonale da 4 mm.

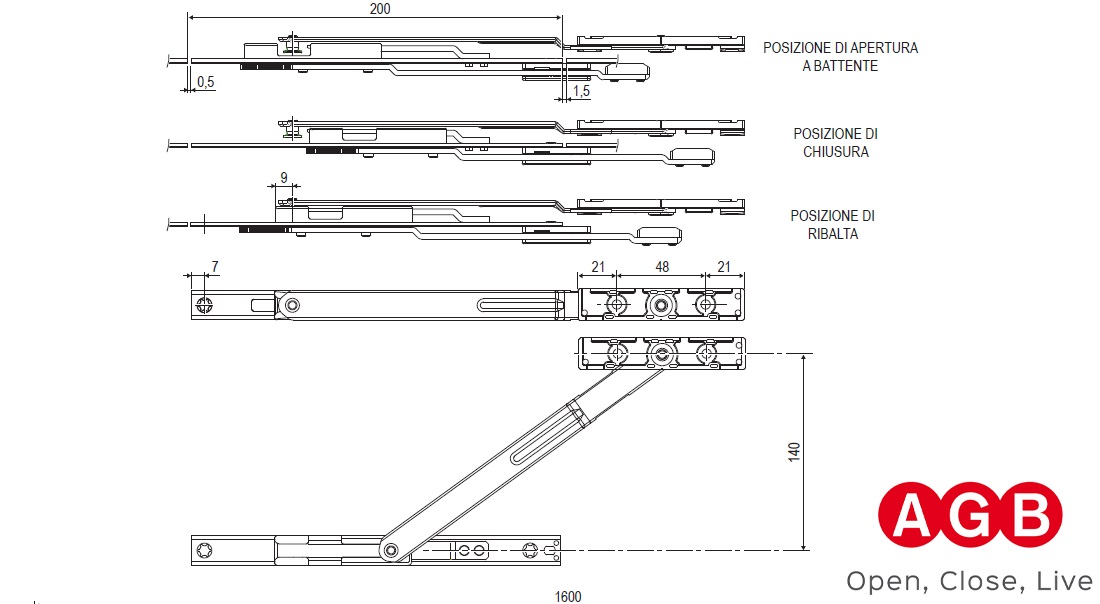

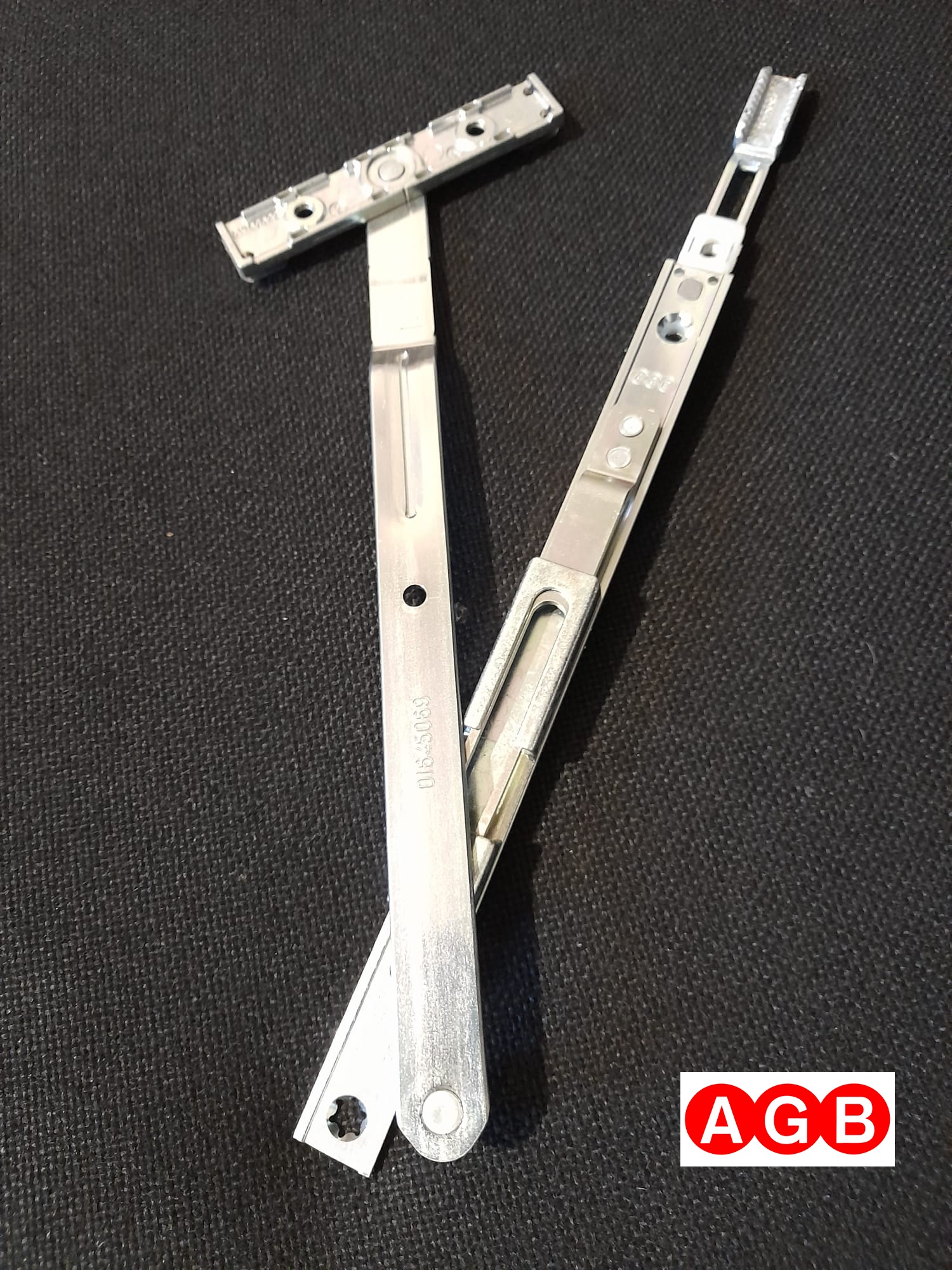

Supplementare per finestra rettangolare TBTDescrizioneForbice supplementare per aperture ribalta anta TBT.UtilizzoViene utilizzata nella realizzazione di serramenti TBT con antadi larghezza maggiore a 1200 mm. Utilizzare esclusivamente con movimenti angolari GR2 con lato da 125 mm. Utilizzando la forbicesupplementare TBT non è consentita la riduzione dell’apertura a ribalta a80 mm.NB. Non utilizzabile con piastrino per taglio pari della forbice.FissaggioPer serramenti in PVC/alluminio legno/alluminio camera europea: viti da3,5/4,3x25 mm con filetto idoneo al materiale impiegato per la costruzionedell’infisso; per serramenti in legno: viti da 3,5x35 a 4x40 mm.

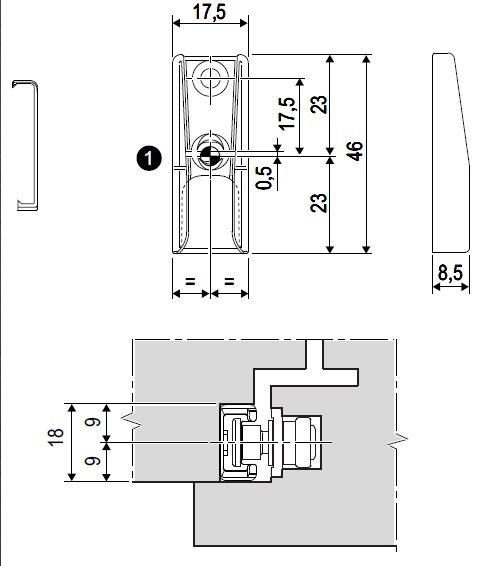

incontro Magnetico per chiusura temporanea - Parte anta, interasse 9 e 13 mm

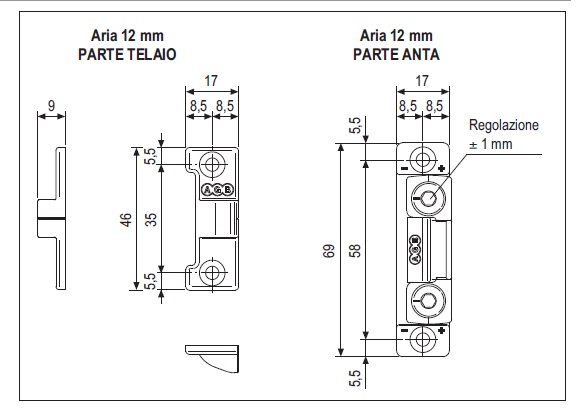

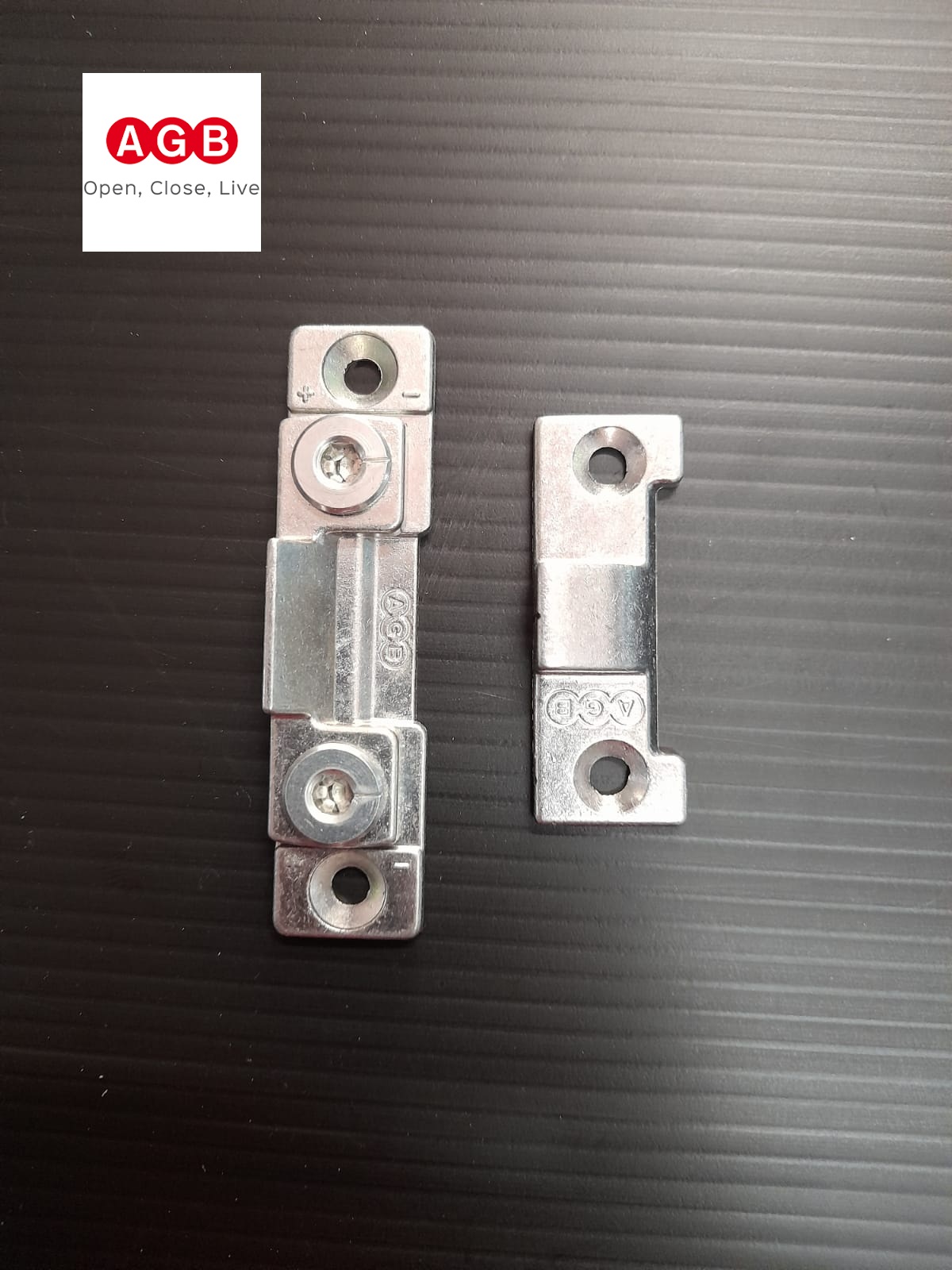

Nottolino standard con viti a scomparsa, pressione -1 mm, aria 12 mm, interasse 9 mm, sede 18 mm

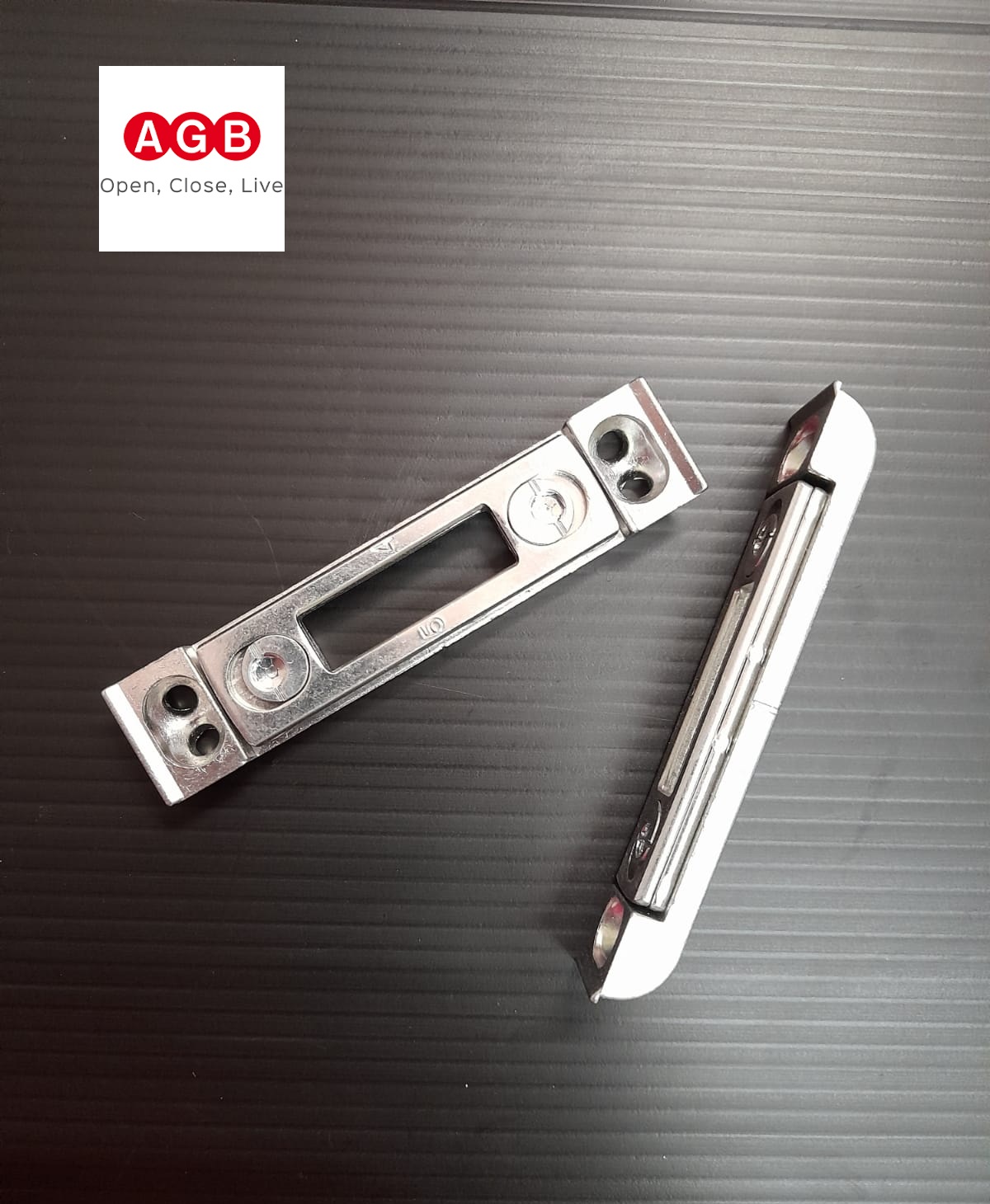

incontro nottolino ARIA 4versione destra o sinistrainterasse 9 mmAperturaCorsa 18+18 mmMontaggio Con pantografo guida 27 mm, fresa 16 mmMateriale ZamaFissaggio N° 2 viti da 3,5x35 mm a 4x40 mm.

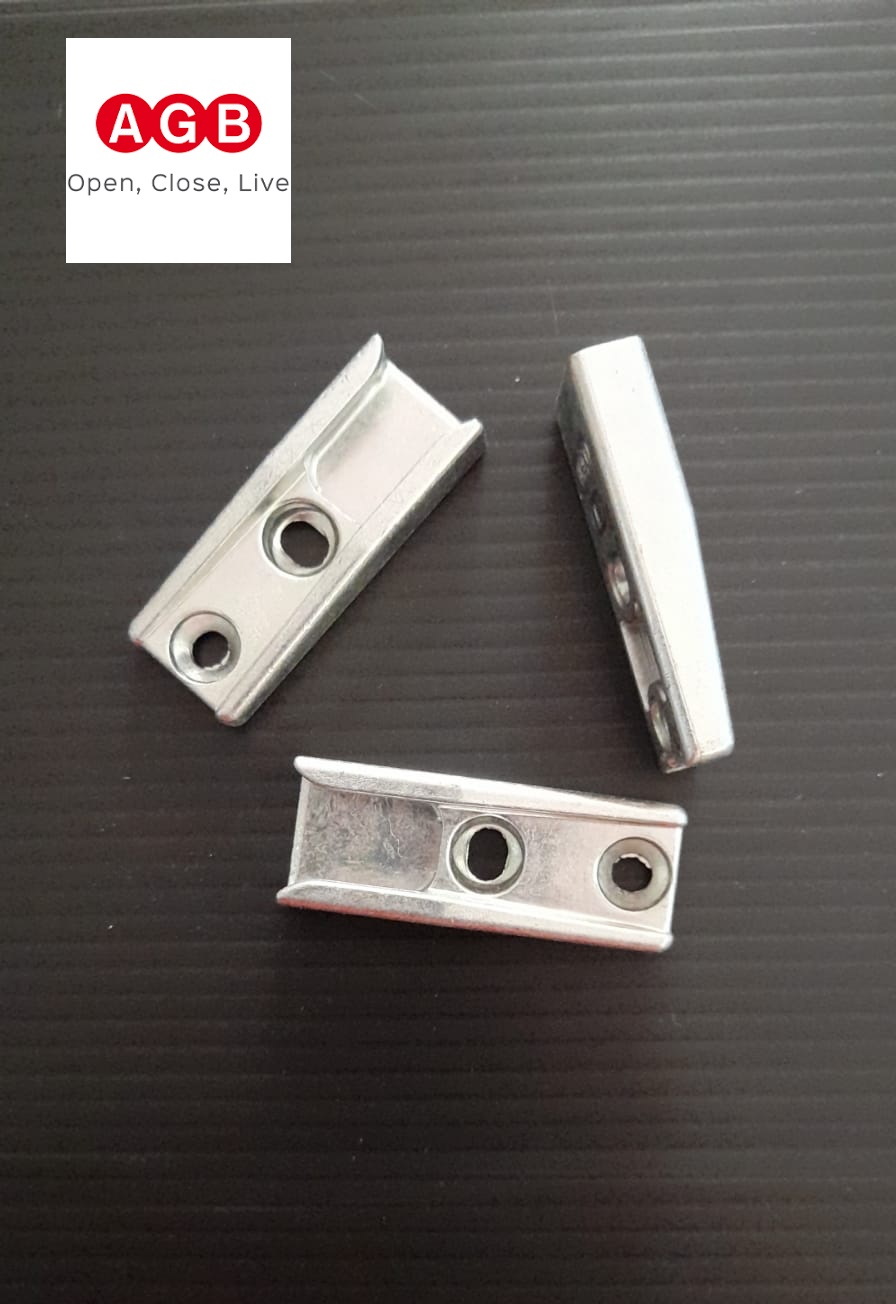

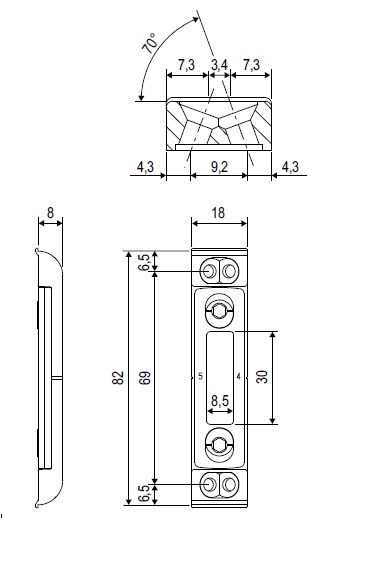

Incontro pozzetto compatibile con ferramenta per finestre aria 4 per incasso

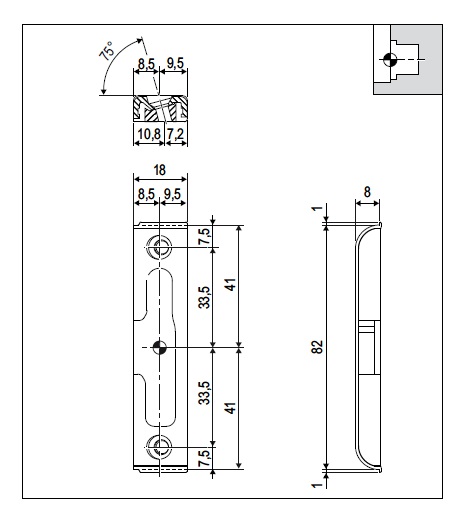

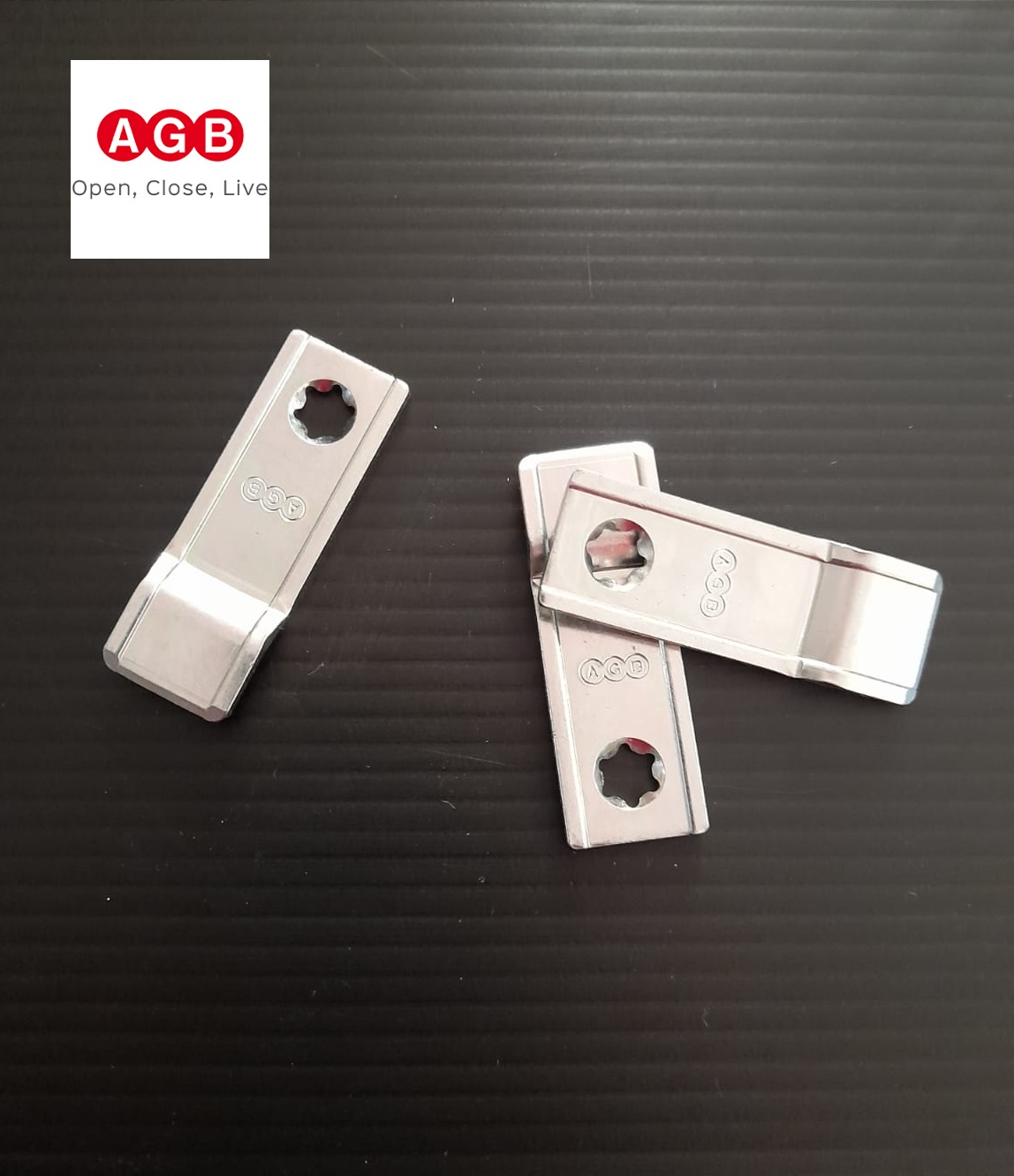

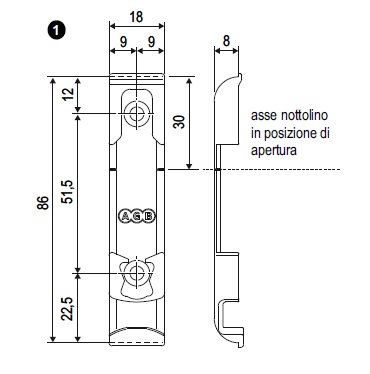

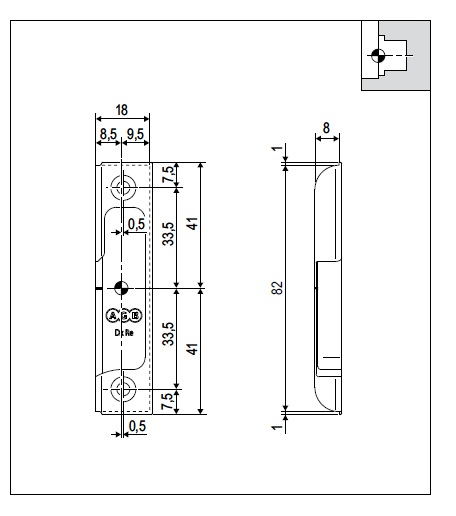

Ribalta - Per gancio ribalta, misure 18 x 8 x 86interasse 9 mm

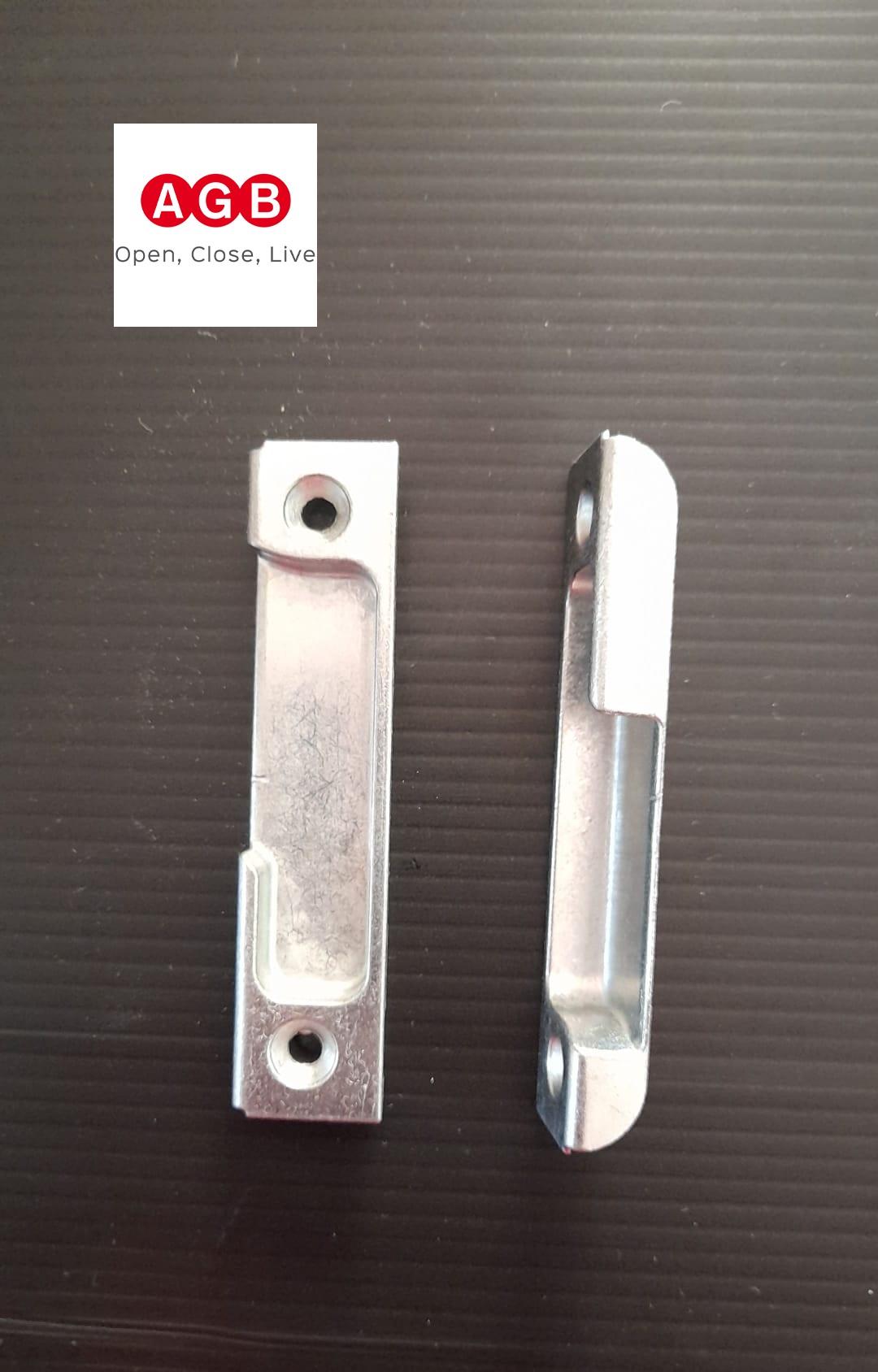

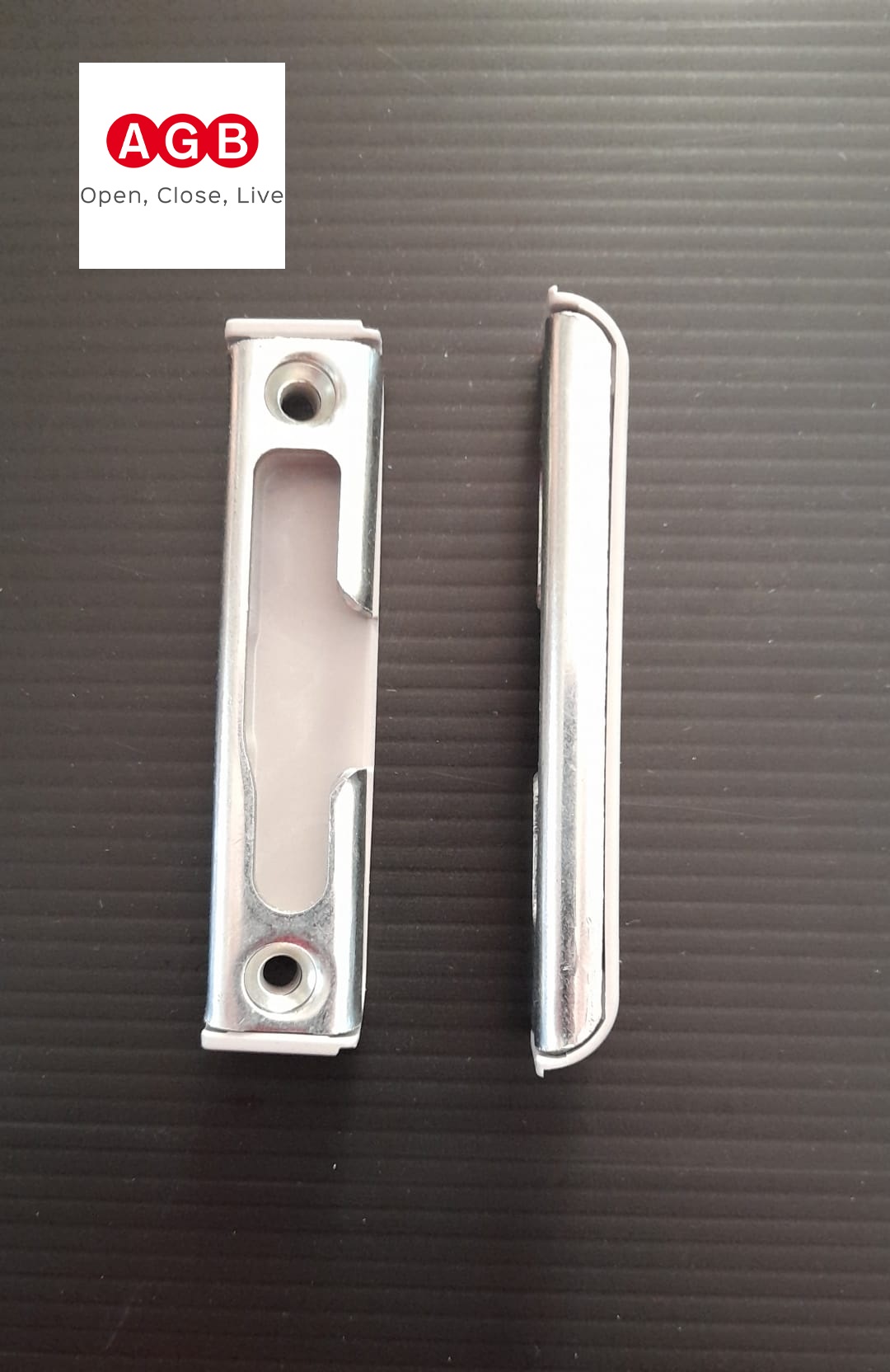

Incontro per anta ribalta serie Artech versione Destra o SinistraApertura Anta e ribaltaCorsa 18+18 mmMateriale Acciaio e plasticaFissaggio N° 2 viti da 3,5x35 mm a 4x40 mm.

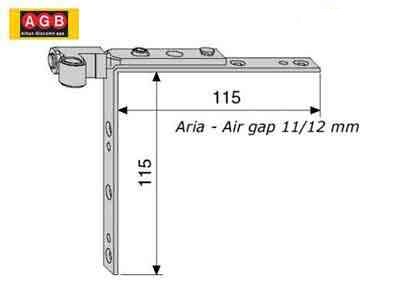

GR2 - 125x125 con 1 nottolinoDescrizioneElemento di collegamento che trasmette il movimento dal montanteal traverso dell’anta.Di serie nottolino a fungo regolabile ±1,5 mm in altezza e ±1 mm inpressione con chiave a brugola da 4 mm, con corsa 18+18 mm.UtilizzoElemento di trasmissione del movimento o di chiusura, in abbinamentoalle cremonesi o catenacci passanti/leva di chiusura A51513.29.01.Per ante in pvc può essere utilizzato solo sopra la cremonese ocatenaccio passante.FissaggioPer serramenti in PVC/Alluminio-legno/Alluminio Camera Europea:viti da 3,5/4,3x25 mm con filetto idoneo al materiale impiegato per lacostruzione dell’infisso; per serramenti in legno: viti da 3,5x35 mm a 4x40 mm.

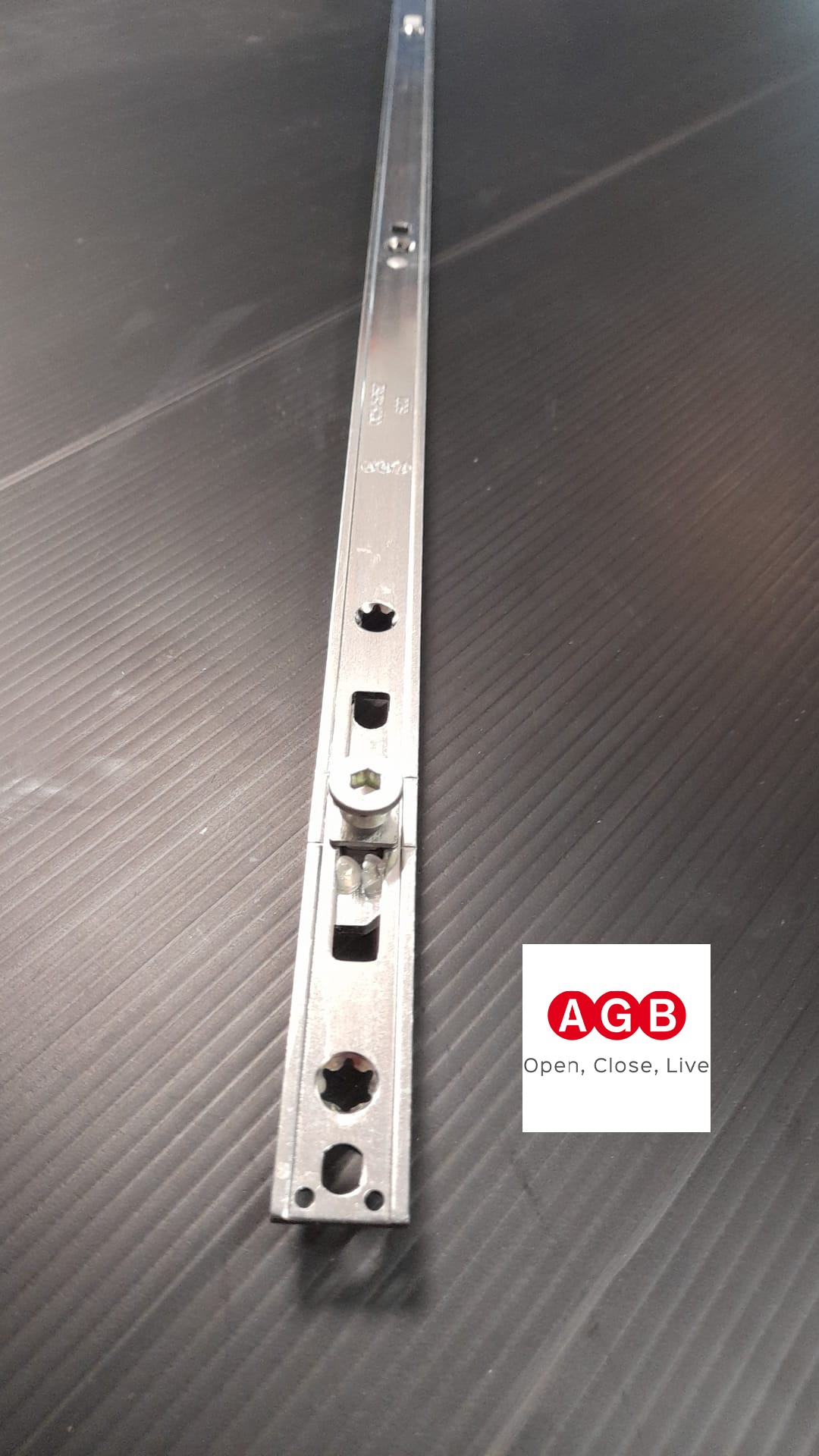

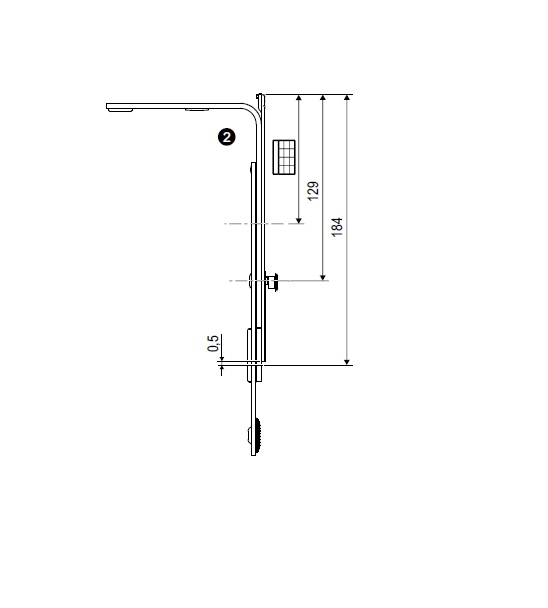

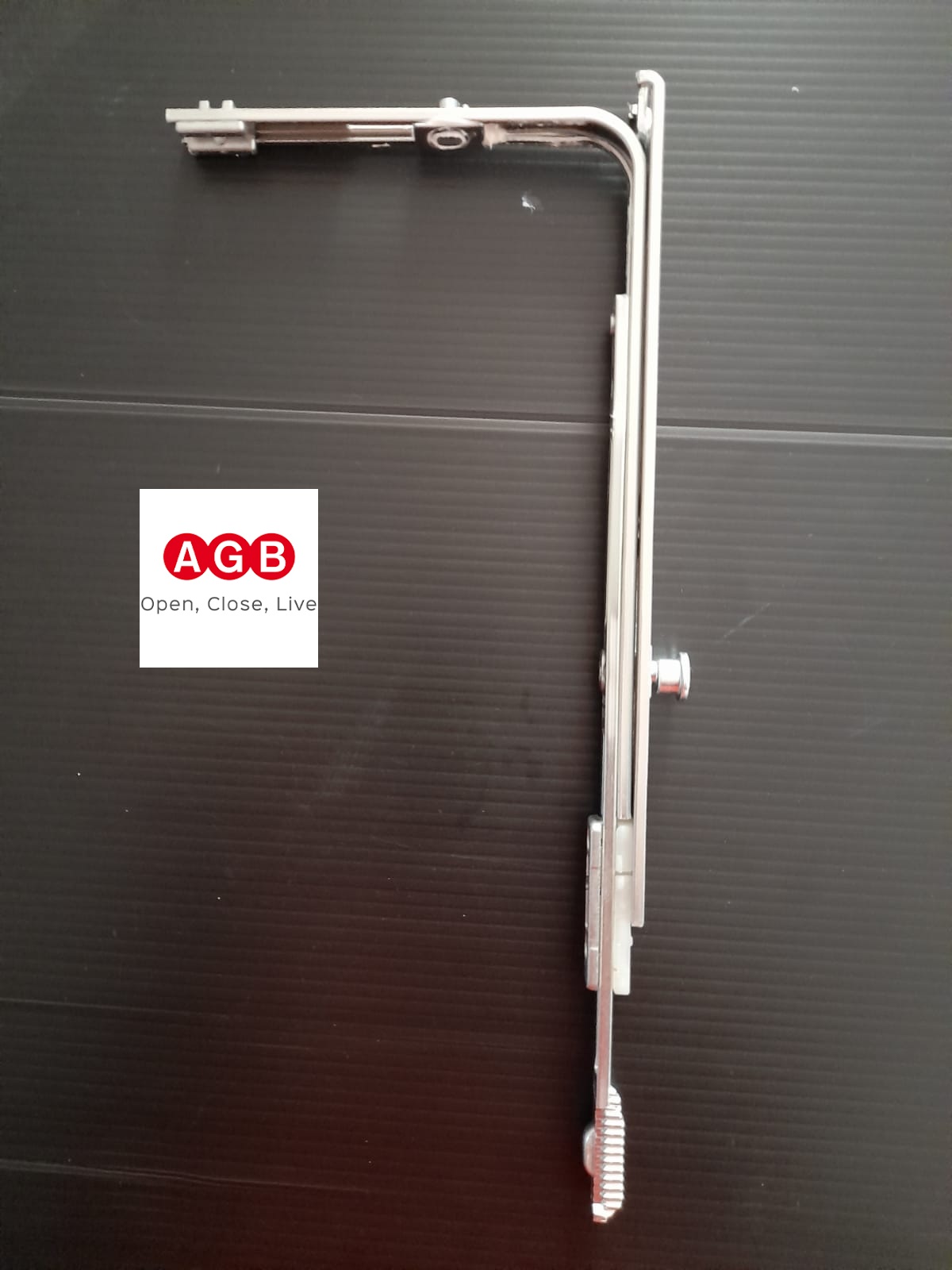

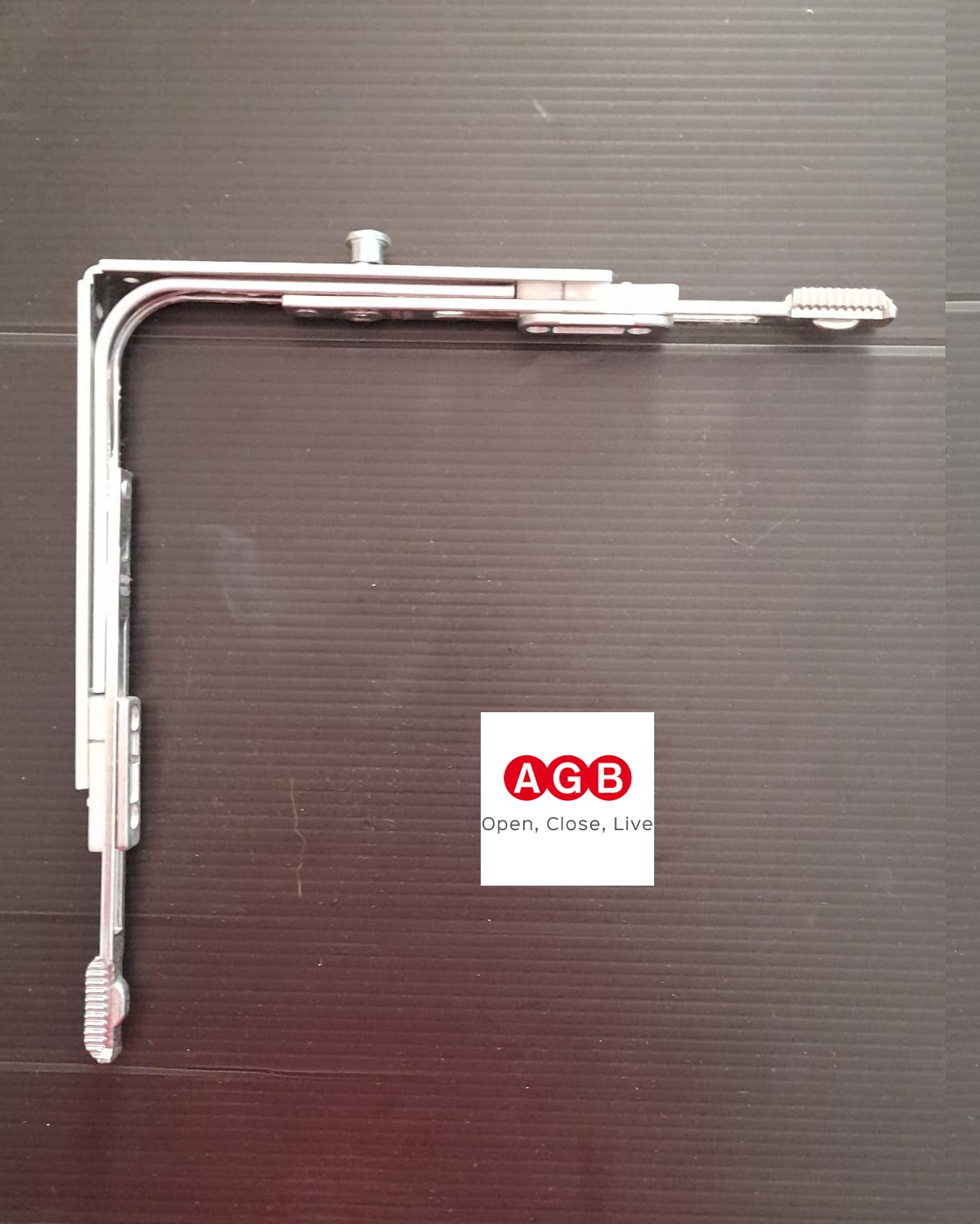

Chiusura angolare verticale con  nottolino DescrizioneElemento di collegamento che trasmette il movimento dal traversosuperiore al montante lato cerniera, con o senza nottolino sul latomontante.Di serie nottolini a fungo regolabili ±1,5 mm in altezza e ±1 mm inpressione con chiave a brugola da 4 mm, corsa 18+18 mm.Applicazione chiusuraangolare con nottolinoUtilizzoÈ utilizzato per collegare il fusto forbice con il terminale ed eventualiprolunghe poste sul lato montante.Fissaggio

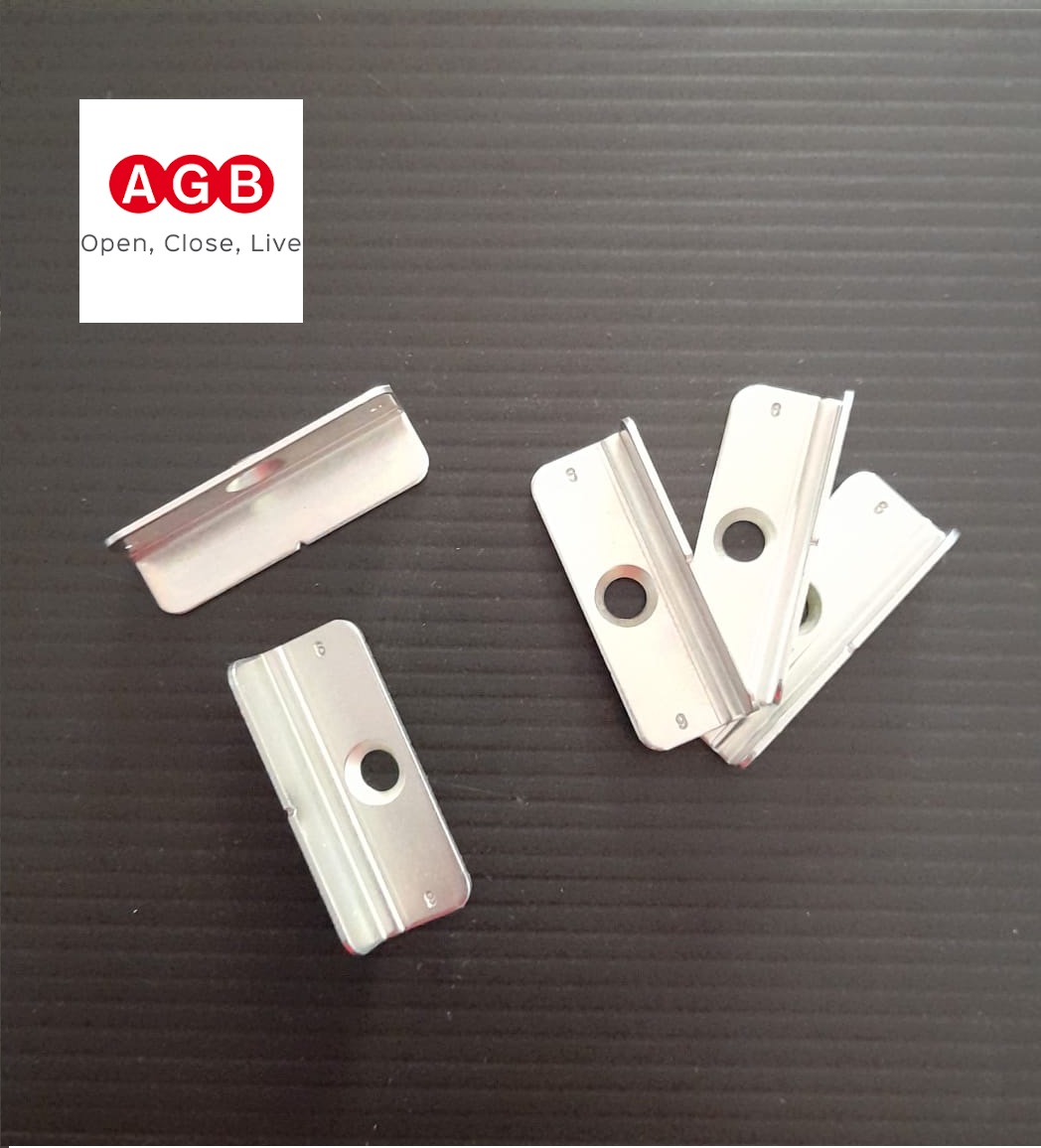

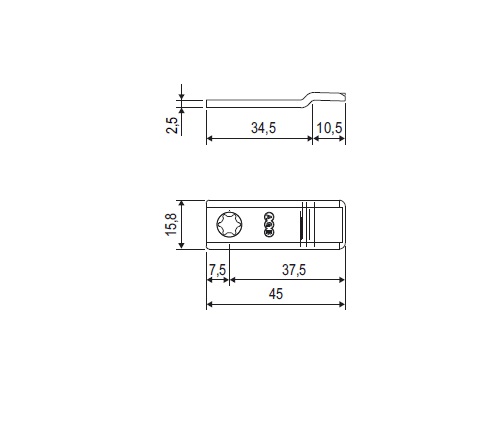

DescrizionePiastrino in zama di copertura per la giunzione di componenti rasati contaglio parallelo.UtilizzoIn abbinamento a componenti rasati con taglio parallelo, per la giunzionecon il movimento angolare GR2 ed il movimento angolare GR1 (versioneper taglio parallelo).Il taglio parallelo (ed il conseguente utilizzo del piastrino) sui fusti forbicedal GR2 al GR5, prolunghe, terminali e cremonesi non cambia i campi diapplicazione che rimangono i medesimi calcolati con l’utilizzo di ferramentaa taglio sfalsato (per ogni componente fare riferimento ai campi diapplicazione riportati sulla relativa pagina).Al contrario, il taglio parallelo (ed il conseguente utilizzo del piastrino) sufusto forbice GR1 altera i campi di applicazione (anche in questo caso fareriferimento ai campi di applicazione riportati sulla relativa pagina).FissaggioPer serramenti in PVC/Alluminio-legno/Alluminio Camera Europea: viti da3,5/4,3x25 mm con filetto idoneo al materiale impiegato per la costruzionedell’infisso; per serramenti in legno: viti da 3,5x35 mm a 4x40 mm

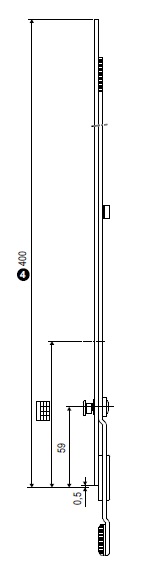

DescrizioneProlunghe da 200 400 600 e 800 mm non rasabiliDi serie nottolino a fungo regolabile ±1,5 mm in altezza e ±1 mm inpressione con chiave a brugola da 4 mm, corsa 18+18 mm.UtilizzoIn abbinamento a cremonesi, forbici, chiusure angolari permodificare i campi di applicazione.Per un utilizzo ottimale, consultare le “Tabelle per l’utilizzo di prolunghe eterminali” presente in questa documentazione tecnica.FissaggioPer serramenti in PVC/Alluminio-legno/Alluminio Camera Europea: viti da3,5/4,3x25 mm con filetto idoneo al materiale impiegato per la costruzionedell’infisso; per serramenti in legno: viti da 3,5x35 mm a 4x40 mm.

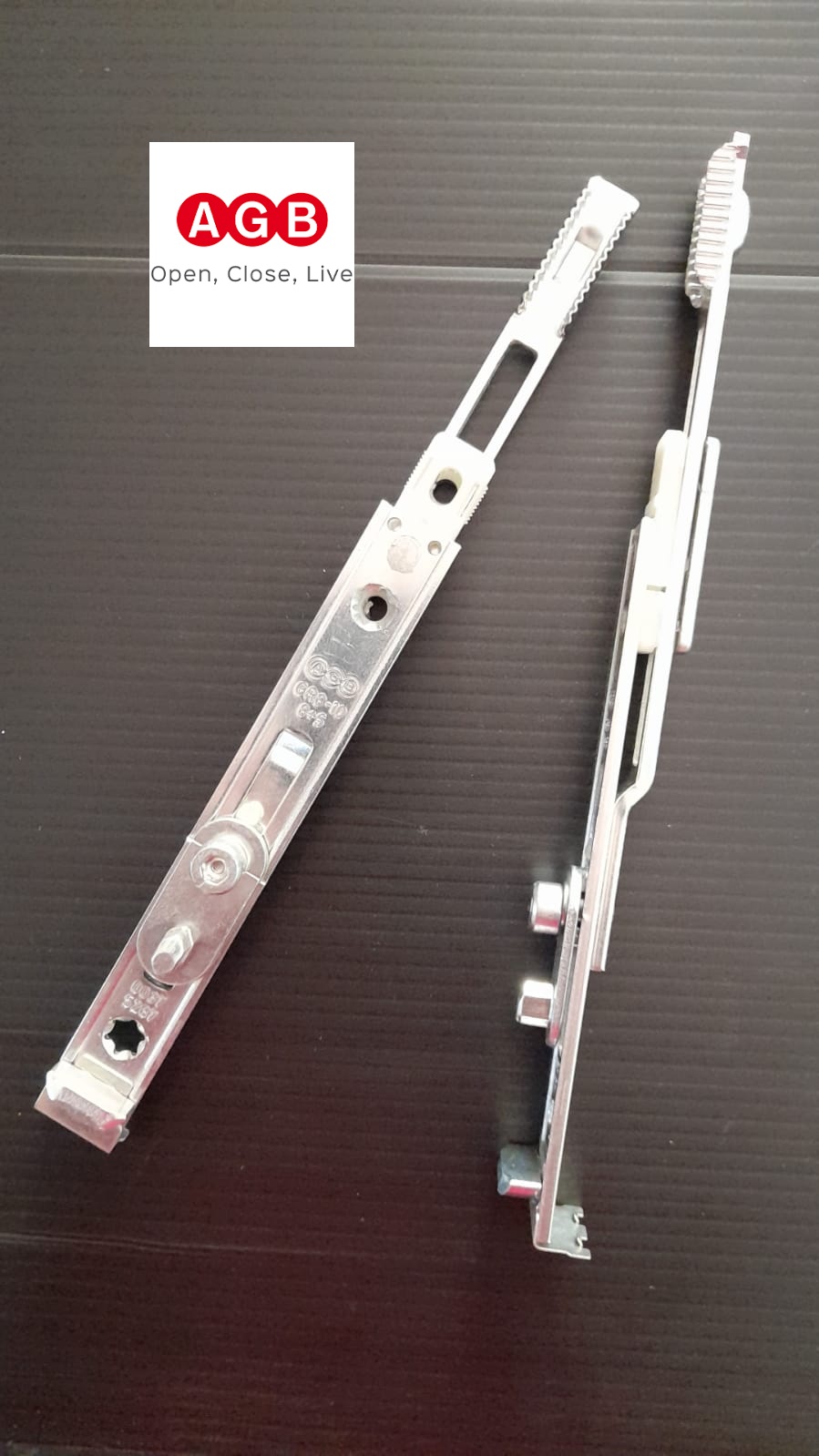

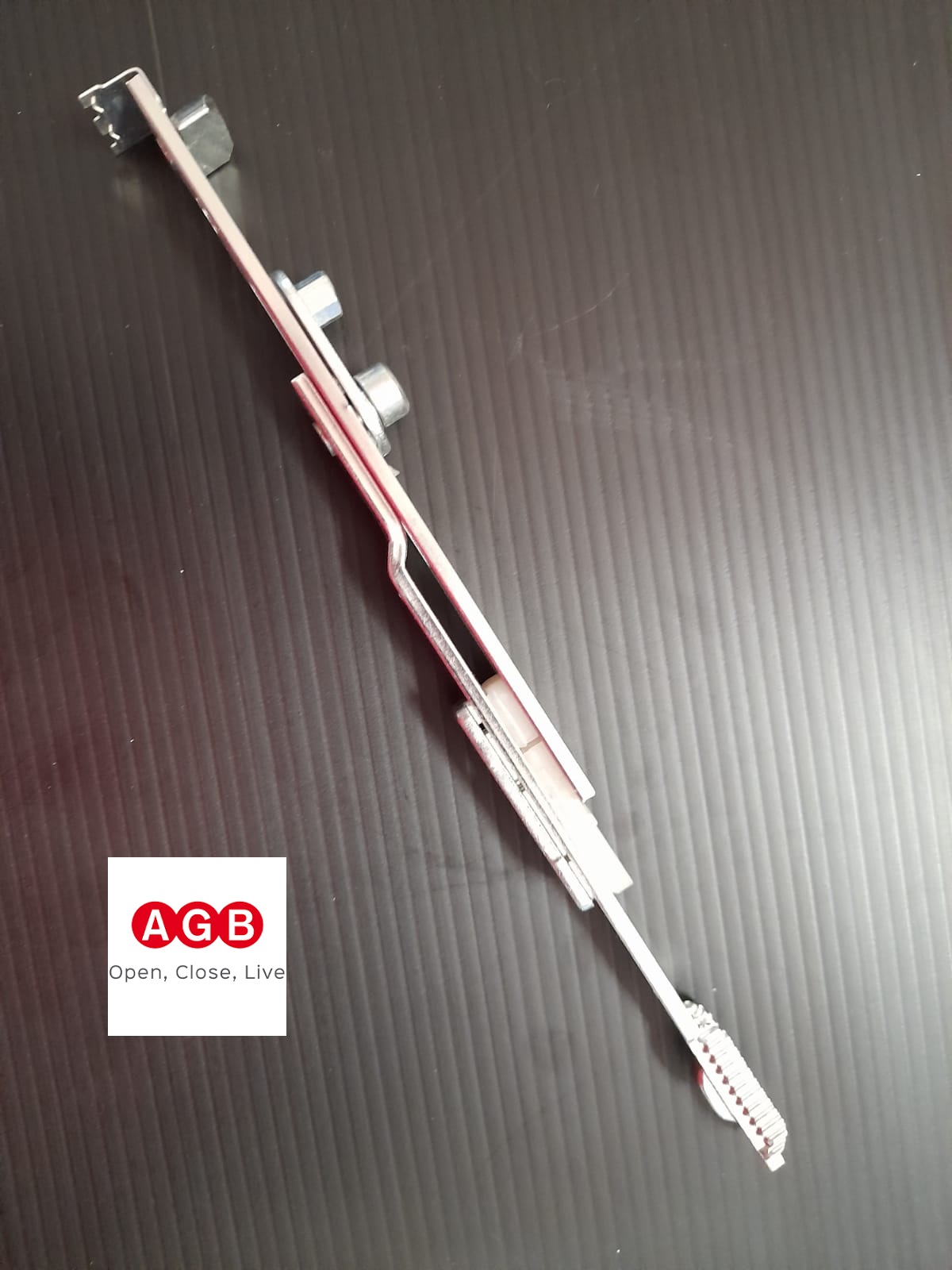

DescrizioneTerminale con dispositivo (gancio) per effettuare la ribalta agendo sull’apposito incontro posto sul montante.UtilizzoIl terminale con gancio ribalta viene utilizzato invece del movimento angolare inferiore per consentire dieffettuare la ribalta senza realizzare il canale ferramenta sul traverso inferiore del serramento.Scegliere il terminale in base all’HBB del serramento (e quindi il GR del cremonese) e la tipologia di nodocentrale per ottenere un buon funzionamento ed evitare scuotimenti dell’anta nella parte inferiore quando inposizione di ribalta.FissaggioPer serramenti in PVC/Alluminio-legno/Alluminio Camera Europea: viti da 3,5/4,3x25 mm con filetto idoneoal materiale impiegato per la costruzione dell’infisso; per serramenti in legno: viti da 3,5x35 mm a 4x40 mm.

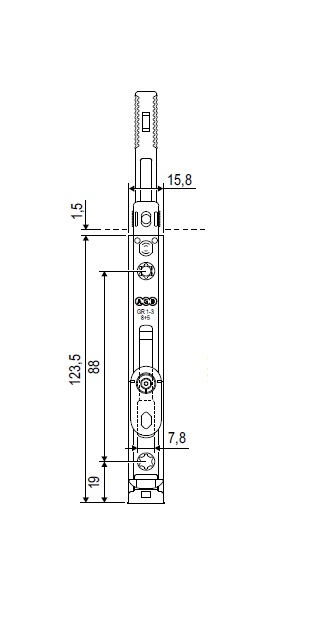

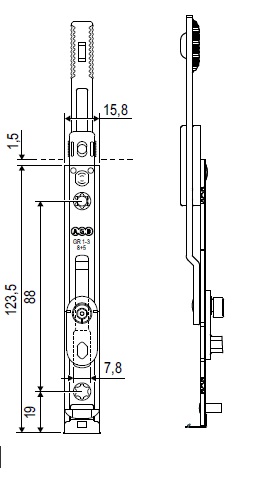

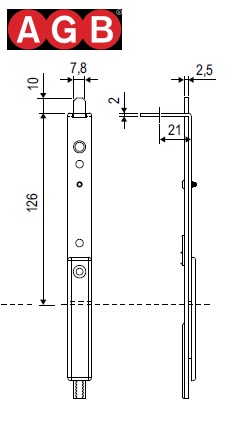

Terminale inferiore con gancio ribalta GR 1-3 DescrizioneTerminale con dispositivo (gancio) per effettuare la ribalta agendo sull’apposito incontro posto sul montante.UtilizzoIl terminale con gancio ribalta viene utilizzato invece del movimento angolare inferiore per consentire dieffettuare la ribalta senza realizzare il canale ferramenta sul traverso inferiore del serramento.Scegliere il terminale in base all’HBB del serramento (e quindi il GR del cremonese) e la tipologia di nodocentrale per ottenere un buon funzionamento ed evitare scuotimenti dell’anta nella parte inferiore quando inposizione di ribalta.FissaggioPer serramenti in PVC/Alluminio-legno/Alluminio Camera Europea: viti da 3,5/4,3x25 mm con filetto idoneoal materiale impiegato per la costruzione dell’infisso; per serramenti in legno: viti da 3,5x35 mm a 4x40 mm.

Terminale inferiore con gancio ribalta  GR 8-10DescrizioneTerminale con dispositivo (gancio) per effettuare la ribalta agendo sull’apposito incontro posto sul montante.UtilizzoIl terminale con gancio ribalta viene utilizzato invece del movimento angolare inferiore per consentire dieffettuare la ribalta senza realizzare il canale ferramenta sul traverso inferiore del serramento.Scegliere il terminale in base all’HBB del serramento (e quindi il GR del cremonese) e la tipologia di nodocentrale per ottenere un buon funzionamento ed evitare scuotimenti dell’anta nella parte inferiore quando inposizione di ribalta.FissaggioPer serramenti in PVC/Alluminio-legno/Alluminio Camera Europea: viti da 3,5/4,3x25 mm con filetto idoneoal materiale impiegato per la costruzione dell’infisso; per serramenti in legno: viti da 3,5x35 mm a 4x40 mm.

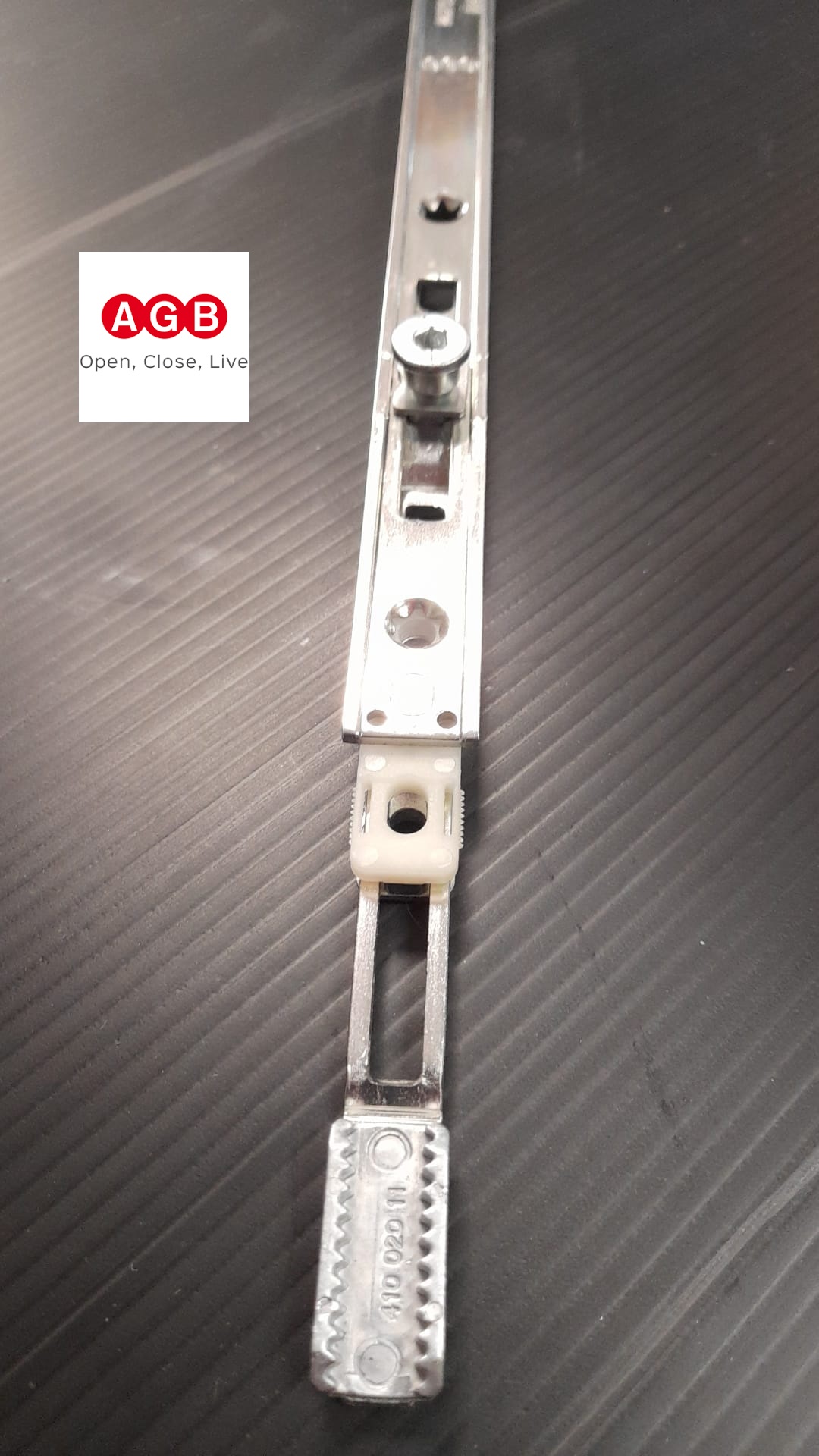

Terminale ribalta disponibile lunghezza 600, 800 mmDescrizioneElemento terminale con nottolino di chiusura a fungo regolabile±1,5 mm in altezza e ±1 mm in pressione con chiave a brugolada 4 mm, corsa 18+18 mm.UtilizzoUtilizzati in varie tipologie di serramento:- abbinati alla chiusura angolare verticale e ad eventualiprolunghe;- abbinati ai movimenti angolari inferiori e ad eventualiprolunghe;FissaggioPer serramenti in PVC/Alluminio-legno/Alluminio Camera Europea: viti da3,5/4,3x25 mm con filetto idoneo al materiale impiegato per la costruzione
